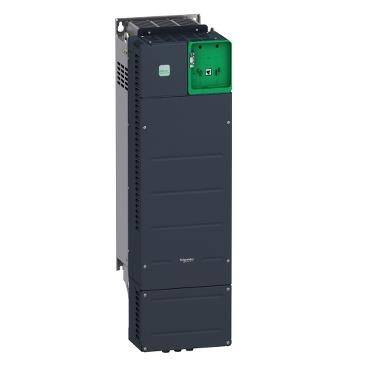

Schneider Electric ATV340D75N4E Hız Kontrol Cihazı - 75kW- 400V trifaze - ATV340 Ethernet

Ürün Kodu : ATV340D75N4E
Barkod : 38178
75.166,97 TL
detay-teklif.svg (4 KB)
Bilgi/Teklif İste
  • Ürün Özellikleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Beni Ara
  • Ana
    Ürün serisi

    Altivar Machine ATV340


    Ürün ya da bileşen tipi

    Değişken hızlı sürücü


    ürüne özel uygulama

    Machine


    model

    Standart tip


    Montaj tipi

    Duvara monte


    haberleşme port protokolü

    Modbus seri
    Ethernet/IP
    Modbus TCP


    seçenek kartı

    Communication module, Profinet
    Communication module, DeviceNet
    Communication module, CANopen
    Communication module, EtherCAT


    fazların ağ sayısı

    3 faz


    besleme frekansı

    50...60 Hz +/- 5 %


    [Us] nominal besleme gerilimi

    380...480 V - 15...10 %


    nominal çıkış akımı

    145,0 A


    motor gücü kW

    90 kW için normal şart
    75 kW için Ağır şart


    motor gücü hp

    125 hp için normal şart
    100 hp için Ağır şart


    EMC filtresi

    Class C3 EMC filter integrated


    IP koruma sınıfı

    IP20


    koruma sınıfı

    UL tip 1


    Tamamlayıcı
    Dijital giriş sayısı

    8


    Dijital giriş tipi

    PTI safe torque off: 0…30 kHz, 24 V DC (30 V)
    DI1...DI5 darbe girişi olarak programlanabilir, 24 V DC (30 V), empedans: 3,5 kOhm
    programlanabilir


    number of preset speeds

    16 önceden ayarlı hız


    Dijital çıkış sayısı

    1,0


    Dijital çıkış tipi

    Programmable output DQ1, DQ2 30 V DC 100 mA


    analog giriş sayısı

    3


    analog giriş tipi

    AI1 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bits
    AI1 software-configurable temperature probe or water level sensor
    AI1 software-configurable voltage: 0...10 V DC, impedance: 31.5 kOhm, resolution 12 bits
    AI2 software-configurable voltage: - 10...10 V DC, impedance: 31.5 kOhm, resolution 12 bits


    analog çıkış sayısı

    2


    analog çıkış tipi

    Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
    Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit


    röle çıkış sayısı

    3


    çıkış gerilimi

    <= güç besleme gerilimi


    röle çıkış tipi

    Relay outputs R1A
    Relay outputs R1C electrical durability 100000 cycles
    Relay outputs R2A
    Relay outputs R2C electrical durability 100000 cycles


    maksimum anahtarlama akımı

    Relay output R1C on resistive load, cos phi = 1: 3 A at 250 V AC
    Relay output R1C on resistive load, cos phi = 1: 3 A at 30 V DC
    Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
    Relay output R1C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
    Relay output R2C on resistive load, cos phi = 1: 5 A at 250 V AC
    Relay output R2C on resistive load, cos phi = 1: 5 A at 30 V DC
    Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
    Relay output R2C on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC


    minimum anahtarlama akımı

    Relay output R1B: 5 mA at 24 V DC
    Relay output R2C: 5 mA at 24 V DC


    fiziksel arayüz

    2 telli RS 485


    konnektör tipi

    3 RJ45


    erişim yöntemi

    Slave Modbus RTU
    Slave Modbus TCP


    iletim hızı

    4.8 kbit/s
    9,6 kbit/sn
    19,2 kbit/sn
    38.4 kbit/s


    iletim çerçevesi

    RTU


    adreslerin sayısı

    1…247


    veri biçimi

    8 bit, yapılandırılabilir tek, çift veya paritesiz


    polarizasyon tipi

    Empedans yok


    4 quadrant operation possible

    True


    asenkron motor kontrol profili

    Değişken moment standardı
    Sabit tork standartı
    Optimum moment modu


    senkron motor kontrol profili

    Reluctance motor
    Sabit mıknatıslı motor


    kirletme derecesi

    2 conforming to EN/IEC 61800-5-1


    maximum output frequency

    0,599 kHz


    hızlanma ve yavaşlama rampaları

    S, U veya özelleştirilmiş
    Linear adjustable separately from 0.01...9999 s


    motor kayma kompanzasyonu

    Ayarlanabilir
    Sürekli mıknatıslı motor yasasında bulunmaz
    Otomatik her türlü yük
    Bastırılabilir


    anahtarlama frekansı

    1...8 kHz ayarlanabilir
    2.5...8 kHz with derating factor


    nominal anahtarlama frekansı

    2,5 kHz


    durana kadar frenleme

    DC enjeksiyon ile


    brake chopper integrated

    True


    hat akımı

    156,2 A -de 380 V (normal şart)
    135,8 A -de 480 V (normal şart)
    134,3 A -de 380 V (Ağır şart)
    118,1 A -de 480 V (Ağır şart)


    hat akımı

    156,2 A -de 380 V with internal line choke (normal şart)
    135,8 A -de 480 V with internal line choke (normal şart)
    134,3 A -de 380 V with internal line choke (Ağır şart)
    118,1 A -de 480 V with internal line choke (Ağır şart)
    134,3 A
    118,1 A


    Maksimum Giriş Akımı

    156,2 A


    maximum output voltage

    480 V


    görünen güç

    112,9 kVA -de 480 V (normal şart)
    98,2 kVA -de 480 V (Ağır şart)


    maksimum geçici akım

    207,6 A süresince 60 s (normal şart)
    217.5 A during 60 s (heavy duty)
    207,6 A süresince 2 s (normal şart)
    217,5 A süresince 2 s (Ağır şart)


    elektrikli bağlantı

    Vidalı terminal, kelepçeleme kapasitesi: 0,75...1,5 mm² için kontrol
    Vidalı terminal, kelepçeleme kapasitesi: 120 mm² için line side
    Vidalı terminal, kelepçeleme kapasitesi: 95...120 mm² için DC barası
    Vidalı terminal, kelepçeleme kapasitesi: 120 mm² için motor


    muhtemel hat Isc

    50 kA


    base load current at high overload

    145,0 A


    base load current at low overload

    173,0 A


    W cinsinden güç dağılımı

    Doğal konveksiyon: 158 W -de 380 V 4 kHz (Ağır şart)
    Zorlamalı konveksiyon: 1359 W -de 380 V 4 kHz (Ağır şart)
    Doğal konveksiyon: 180 W -de 380 V 4 kHz (normal şart)
    Zorlamalı konveksiyon: 1585 W -de 380 V 4 kHz (normal şart)


    elektrikli bağlantı

    Kontrol: vidalı terminal 0,75...1,5 mm²/AWG 18...AWG 16
    Hat tarafı: vidalı terminal 120 mm²/AWG 4/0...250 kcmil
    DC barası: vidalı terminal 95...120 mm²/AWG 3/0...250 kcmil
    Motor: vidalı terminal 120 mm²/250 kcmil


    with safety function Safely Limited Speed (SLS)

    True


    with safety function Safe brake management (SBC/SBT)

    True


    with safety function Safe Operating Stop (SOS)

    False


    with safety function Safe Position (SP)

    False


    with safety function Safe programmable logic

    False


    with safety function Safe Speed Monitor (SSM)

    False


    with safety function Safe Stop 1 (SS1)

    True


    with sft fct Safe Stop 2 (SS2)

    False


    with safety function Safe torque off (STO)

    True


    with safety function Safely Limited Position (SLP)

    False


    with safety function Safe Direction (SDI)

    False


    koruma tipi

    Thermal protection: motor
    Safe torque off: motor
    Motor phase loss: motor
    Thermal protection: drive
    Safe torque off: drive
    Overheating: drive
    Overcurrent: drive
    Output overcurrent between motor phase and earth: drive
    Output overcurrent between motor phases: drive
    Short-circuit between motor phase and earth: drive
    Short-circuit between motor phases: drive
    Motor phase loss: drive
    DC Bus overvoltage: drive
    Line supply overvoltage: drive
    Line supply undervoltage: drive
    Input supply loss: drive
    Exceeding limit speed: drive
    Break on the control circuit: drive


    Genişlik

    271,0 mm


    Yükseklik

    908,0 mm


    Derinlik

    309,0 mm


    Ürün ağırlığı

    58,4 kg


    sürekli çıkış akımı

    173 A -de 4 kHz için normal şart
    145 A -de 4 kHz için Ağır şart


    Ortam
    çalışma yüksekliği

    <= 4800 m with current derating above 1000m


    Çalışma konumu

    Dikey +/- 10 derece


    Ürün sertifikaları

    UL
    CSA
    TÜV
    EAC
    CTick


    İşaretleme

    CE


    Standartlar

    EN/IEC 61800-3
    EN/IEC 61800-5-1
    IEC 60721-3
    IEC 61508
    IEC 13849-1
    UL 618000-5-1
    UL 508C
    IEC 61000-3-12


    maximum THDI

    <48 % full load conforming to IEC 61000-3-12
    <48 % 80 % load 'e uygunIEC 61000-3-12


    montaj stili

    Soğutma bloklu


    elektromanyetik uyumluluk

    Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
    Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3
    Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
    1.2/50 µs - 8/20 µs surge immunity test level 3 conforming to IEC 61000-4-5
    Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6


    environmental class (during operation)

    Class 3C3 according to IEC 60721-3-3
    Class 3S3 according to IEC 60721-3-3


    maximum acceleration under shock impact (during operation)

    150 m/s² at 11 ms


    maximum acceleration under vibrational stress (during operation)

    10 m/s² at 13...200 Hz


    maximum deflection under vibratory load (during operation)

    1.5 mm at 2...13 Hz


    permitted relative humidity (during operation)

    Class 3K5 according to EN 60721-3


    soğutma havası hacmi

    295,0 m3/h


    soğutmanın tipi

    Zorlamalı konveksiyon


    aşırı gerilim kategorisi

    Class III


    düzenleme döngüsü

    Ayarlanabilir PID regülatör


    gürültü seviyesi

    69,9 dB


    kirletme derecesi

    2


    ambient air transport temperature

    -40…70 °C


    çalışma için ortam hava sıcaklığı

    -15…40 °C olmadan (dikey konum)
    40…50 °C değer kaybı faktörü ile (dikey konum)


    Depolama ortam koşulları

    -40…70 °C


    yalıtım

    Güç ve kontrol arasındaki terminaller


    Packing Units
    Paket ağırlığı (Lbs)

    59,500 kg


    Paket 1 Yükseklik

    5,900 dm


    Paket 1 genişliği

    4,300 dm


    Paket 1 Uzunluk

    11,100 dm


    Offer Sustainability
    Sürdürülebilir teklif durumu

    Green Premium ürünü


    REACh Düzenlemesi

    REACh Bildirisi


    EU RoHS Direktifi

    Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
    EU RoHS Bildirisi


    Cıva içermez

    Evet


    RoHS muafiyet bilgileri

    Evet


    Çin RoHS Düzenlemesi

    Çin RoHS beyanı


    Çevre Beyanı

    Çevresel Ürün Profili


    Döngüsellik Profili

    Kullanım Sonu Bilgileri


    WEEE

    Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.


    Geliştirme İmkanı

    Geliştirilmiş bileşenler mevcuttur


    Sözleşme garantisi
    Garanti

    18 ay

    Garanti Bilgisi
    :
    24
    Ürün Özellikleri
    Haberleşme
    :
    Ethernet,Modbus
    Uygulama Tipi
    :
    Normal Şart,Ağır Şart
    [US] Besleme Gerilimi
    :
    380...480V
    Motor Gücü (kW)
    :
    75,90
    EMC Filtresi
    :
    Entegre
    Motor Gücü (hp)
    :
    100,125
