Gelince Sizi Arayalım| seri | Acti 9 |
|---|---|

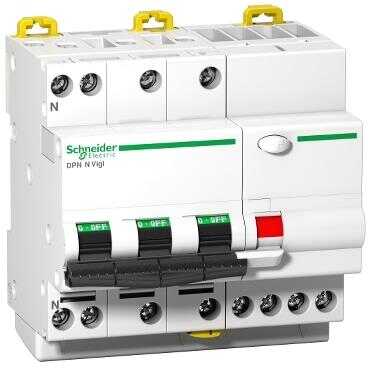

| ürün adı | Acti9 DPN Vigi |
| Ürün ya da bileşen tipi | Residual current breaker with overcurrent protection (RCBO) |
| Ürün grubu | DPN N Vigi |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P + N |
| korumalı kutupların sayısı | 3 |
| nötr konum | Sol |
| [In] nominal akım | 25 A |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| toprak kaçağı hassasiyeti | 30 mA |
| toprak kaçağı koruması zaman gecikmesi | Anlık |
| toprak kaçağı koruma sınıfı | Type AC |
| kesme kapasitesi | 6000 A Icn -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| sistemde cihazın yeri | Çıkış |
|---|---|
| Şebeke frekansı | 50/60 Hz |
| [Ue] nominal çalışma voltajı | 380...415 V AC 50/60 Hz |
| manyetik açma sınırı | 5...10 x In |
| rezidüel akım açma teknolojisi | Gerilim bağımsız |
| [Ics] nominal hizmet kesme kapasitesi | 6000 A 100 % x Icn -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 |
| hominal kesme ve kapama kapasitesi | Idm 6000 A -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 |
| sınırlama sınıfı | 3 'e uygunEN/IEC 61009-2-1 |
| [Ui] nominal yalıtım voltajı | 440 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 4 kV |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK, KAPALI, hata açma |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| bağlantı aralığı | 18 mm fazlar arasında 9 mm faz ve nötr arasında |
| 9 mm vida adımı | 10 |
| Yükseklik | 91 mm |
| Genişlik | 90 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 498 g |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles |
| Kilitleme seçenekleri tanımı | Kilitleme cihazı Mühürlenebilir |
| bağlantılar - terminaller | Tünel tipi terminal üst veya alt0,75…16 mm² sert Tünel tipi terminal üst veya alt0,33…10 mm² esnek Tünel tipi terminal üst veya alt0,33…10 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 15 mm için üst veya alt baglanti |
| sıkma torku | 2 N.m üst veya alt |
| toprak kaçağı koruması | Entegre |
| Standartlar | EN/IEC 61009-2-1 |
|---|---|
| IP koruma derecesi | IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi | 3 |
| aşırı gerilim kategorisi | III 'e uygunIEC 60364 |
| elektromanyetik uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 90 % -de 55 °C |
| çalışma için ortam hava sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -30…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 9 cm |
| Package 1 Width | 11 cm |
| Package 1 Length | 16,5 cm |
| Package 1 Weight | 586 g |
| Garanti | 18 ay |
|---|
