Ana
| range of product |
Acti9 |
| ürün adı |

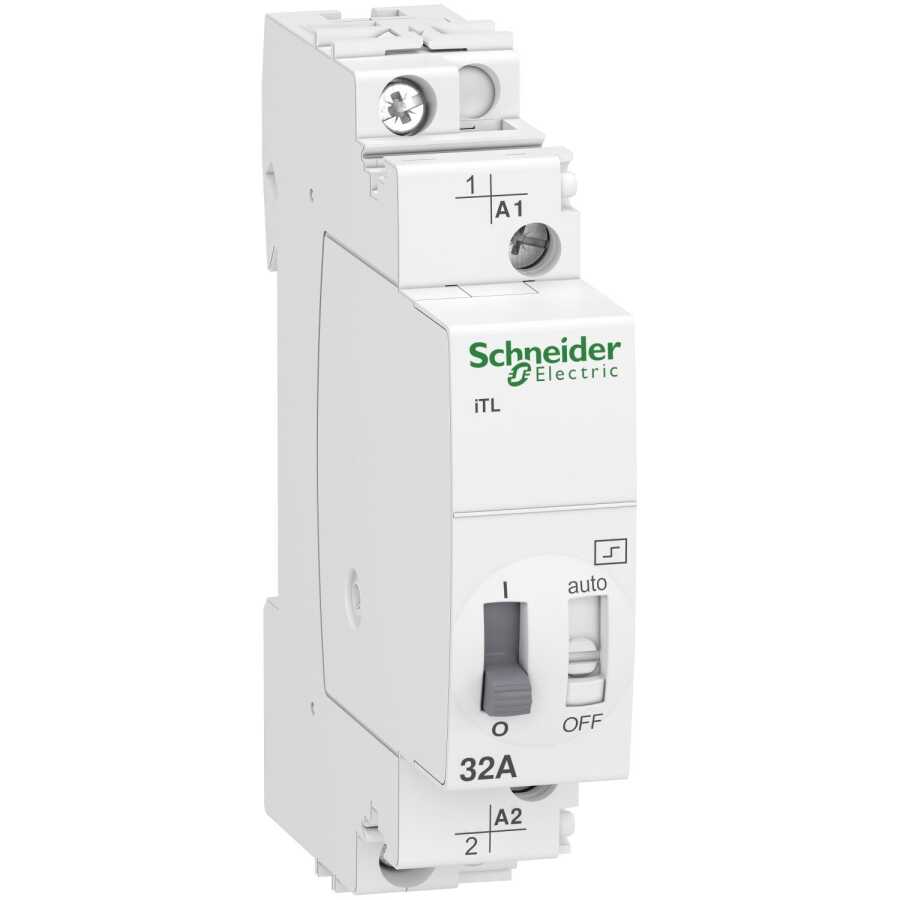

Acti9 iTL |
| Ürün ya da bileşen tipi |
Darbe rölesi |
| Ürün grubu |
İTL |
| cihaz uygulaması |
Standart |
| Poles |
1P |
| kutup kontak düzenleme |
1 NA |
| [In] nominal akım |
32 A |
| Şebeke tipi |
AC |
| kontrol devresi gerilimi |
230...240 V AC 50/60 Hz
110 V DC |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
250 V AC 50/60 Hz |
| Kontrol tipi |
Bobin bağlantısının kesilmesi
Uzaktan ve manuel kontrol |
| kontrol sinyali tipi |
Darbe |
| anahtarlama frekansı |
100 anahtarlama işlemi/gün
5 anahtarlama işlemi/dakika |
| darbe süresi |
50 ms...1 s |
| uzaktan kumanda tipi |
Işıklı basmalı düğme |
| Cihaz üzerii sinyalizasyon |
AÇIK/KAPALI göstergesi |
| Montaj Tipi |
Sabit |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
2 |
| Yükseklik |
84 mm |
| Genişlik |
18 mm |
| Derinlik |
60 mm |
| elektrik dayanıklılığı |
AC-21: 50000 cycles
AC-22: 20000 cycles |
| bağlantılar - terminaller |
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1,5…10 mm² sert
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1,5…10 mm² sert ile
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1,5…10 mm² esnek
Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1,5…10 mm² halkalı ve esnek |
| tel sıyırma uzunluğu |
11 mm |
| sıkma torku |
1,2 N.m |
| seri uyumluluğu |
İATEt
iATL4
iATLc
iATLc+s
iATLm
iATLs
iATLz
iATLc+c
iATL24
iETL iTL 32 |
Ortam
| Standartlar |
EN 669-1
EN 669-2-2 |
| Ürün sertifikaları |
GOST |
| kalite etiketleri |
VDE
IMQ
KEMA
NF
CEBEC |
| gürültü seviyesi |
60 dB |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (on opening)
IP40 'e uygunIEC 60529 (panoda) |
| kirletme derecesi |
3 |
| tropik iklim |
2 |
| bağıl nem |
95 % -de 55 °C |
| Nominal çalışma ortam sıcaklığı |
-20…50 °C |
| Depolama ortam koşulları |
-40…70 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
110,8 g |
| Paket 1 Yükseklik |
2 cm |
| Paket 1 genişliği |
7 cm |
| Paket 1 Uzunluk |
8,5 cm |
| Birim paket türü 2 |
BB1 |
| Paketteki birim sayısı 2 |
12 |
| Paket 2 Ağırlığı |
1,379 kg |
| Paket 2 Yükseklik |
8 cm |
| Paket 2 genişliği |
9,3 cm |
| Paket 2 Uzunluk |
23 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
144 |
| Paket 3 Ağırlığı |
16,882 kg |
| Paket 3 Yükseklik |
30 cm |
| Paket 3 genişliği |
30 cm |
| Paket 3 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
