Gelince Sizi Arayalım| Aplicación del Dispositivo | Distribución Eléctrica Residencial y Comercial |
|---|---|
| Gama | Acti 9 |

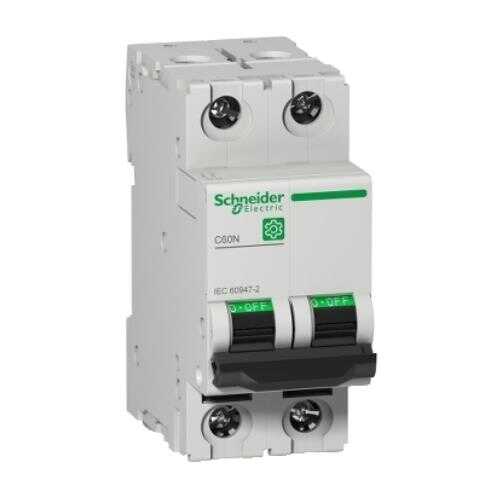

| Nombre del Producto | C60 |
| Tipo de Producto o Componente | Disyuntor en miniatura |
| Número de Polos | 2P |
| número de polos protegidos | 2 |
| corriente nominal | 50 A |
| Tipo de red | CA |
| tipo de unidad de control | Térmico-magnético |
| código de curva de disparo ins | C |
| poder de corte | 6 kA a 440 V CA 50/60 Hz 10 kA a 415 V CA 50/60 Hz 20 kA a 240 V CA 50/60 Hz 6000 A a 400 V CA 50/60 Hz conforme a IEC 60898-1 20 kA a <= 125 V CC |
| Frecuencia de Red | 50/60 Hz |
|---|---|
| tensión asignada de empleo | 400 V CA 50/60 Hz |
| [Ics] poder de corte en servicio | 15 kA 75 % - 240 V CA 50/60 Hz 20 kA 100 % - <= 125 V CC 6000 A 100 % - 400 V CA 50/60 Hz 4,5 kA 75 % - 440 V CA 50/60 Hz 7,5 kA 75 % - 415 V CA 50/60 Hz |
| clase de limitación | 3 conforme a IEC 60898-1 |
| tensión asignada de aislamiento | 440 V CA 50/60 Hz conforme a IEC 60898-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 4 kV conforme a IEC 60898-1 |
| indicación de contacto positivo | Sí |
| Tipo de Control | Palanca de conmutación |
| Señalización local | Indicación encendido/apagado |
| tipo de montaje | Clip-on |
| soporte de montaje | Perfil DIN simétrico de 35 mm |
| pasos de 9 mm | 4 |
| Altura | 81 mm |
| Ancho | 36 mm |
| Profundidad | 72 mm |
| peso del producto | 240 g |
| Color | Blanco |
| endurancia mecánica | 20000 Ciclos |
| endurancia eléctrica | 10000 Ciclos |
| protección de fugas a tierra | Sin |
| longitud de pelado de cable | 5 mm for arriba o abajo connection |
| par de apriete | 3,5 N.m arriba o abajo |
| Estándares | IEC 60898-1 |
|---|---|
| grado de protección IP | IP20 |
| Grado de contaminación | 2 conforme a IEC 60898-1 |
| tropicalización | 2 conforme a IEC 60068-1 |
| humedad relativa | 95 % a 55 °C |
| temperatura ambiente de funcionamiento | -30…70 °C |
| temperatura ambiente de almacenamiento | -40…80 °C |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 7,5 cm |
| Paquete 1 Ancho | 8 cm |
| Paquete 1 Longitud | 3,6 cm |
| Paquete 1 Peso | 243 g |
| Periodo de garantía | 18 Meses |
|---|
