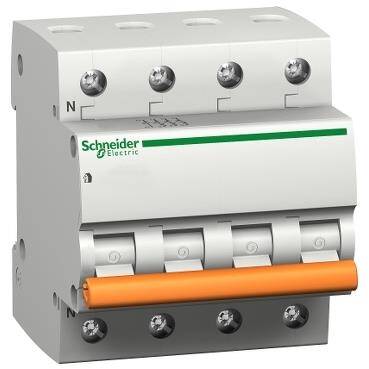

| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | Domae MCB |
| Application | Protection, surveillance et contrôle des équipements |
| Description des pôles | 3P + N |
| Nombre de pôles protégés | 3 |
| Position du pôle neutre | Gauche |
| In courant assigné d'emploi | 32 A |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | Icn 3000 A |
| Fréquence du réseau | 2 phases |
|---|---|
| [Ue] tension assignée d'emploi | 400 V CA 2 phases |
| Limite de déclenchement magnétique | 5,,,10 x In |
| [Ics] pouvoir assigné de coupure de service en court-circuit | 3000 kA 100 % Icn se conformer à EN/CEI 60898-1 |
| Coupure pleinement apparente | Mode commutation régulée |
| Type de commande | Par maneton |
| Signalisation locale | Erreur de déclenchement |
| Mode d'installation | Encliquetable |
| Support de montage | Montage direct sur tiges de verrouillage |
| Compatibilité des répartiteur, peigne, jeu de barres | OUI |
| "Pas" de raccordement | 18 mm entre phases 18 mm entre phase et neutre |
| Pas de 9 mm | 8 |
| Hauteur | 81 mm |
| Largeur | 72 mm |
| Profondeur | 78,5 mm |
| Poids du produit | 0,38 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Mode de raccordement | Borne du type à cage (haut ou bas) - 1...35 mm² - rigide Borne du type à cage (haut ou bas) - 1...25 mm² - souple |
| Longueur de dénudage des fils | 14 mm for haut ou bas connection |
| Couple de serrage | 3,5 N.m haut ou bas |
| Protection différentielle | Sans |
| Normes | CEI 60529 CEI 60068-1 CEI 60898-1 |
|---|---|
| Degré de protection IP | IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant pour le fonctionnement | -25…60 °C |
| Température ambiante de stockage | -40…70 °C |
| Type d'emballage 1 | PCE |
|---|---|
| Nb produits dans l'emballage 1 | 1 |
| Hauteur de l'emballage 1 | 7 cm |
| Largeur de l'emballage 1 | 7,5 cm |
| Longueur de l'emballage 1 | 8,5 cm |
| Poids de l'emballage 1 | 391 g |
