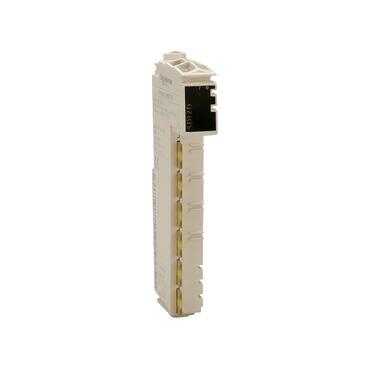

Gelince Sizi Arayalım| Ürün serisi | Modicon TM5 |
|---|---|
| Ürün Ya da Bileşen Tipi | Dijital çıkış modülü |
| Dijital çıkış sayısı | 6 |
| Dijital çıkış tipi | Transistör |
| Seri Uyumluluğu | PacDrive LMC hareket kontrolörü Modicon LMC058 Modicon M258 |
|---|---|
| ürün uyumluluğu | Lojik kontrolör PacDrive LMC Pro PacDrive LMC Pro 2 PacDrive LMC Eco Hareket kontrolörü |
| çıkış gerilimi | 24 V DC |
| çıkış gerilimi limitleri | 20,4...28,8 V |
| Dijital çıkış lojiği | Kaynak |
| kanal başına akım | 0,5 A |
| Ortak çıkış başına maksimum akım | 3 A |
| Renk | Beyaz |
| tepe çıkış akımı | 12 A |
| anahtarlama frekansı | <= 500 Hz dirençli yük |
| yanıt süresi | <= 300 µs durum 0'dan durum 1'e için çıkış <= 300 µs durum 1'den durum 0'a için çıkış |
| Maksimum hat direnci | 5 µA kapalıyken |
| Koruma Türü | Kısa devre koruması Aşırı yük koruması Ters polarite koruması |
| yalıtım | 500 Vrms AC kanal ve veriyolu arasındaki yalıtım Kanallar arasında yalıtım yok |
| Maksimum gerilim düşüşü | <0,3 V 500 mA'de için çıkış <2 V 500 mA'de için sensör besleme |
| Sensörler için maksimum besleme akımı | 500 mA |
| akım tüketimi | 36 mA -de 5 V DC veriyolu 30 mA -de 24 V DC giriş/çıkış |
| W cinsinden maksimum güç kaybı | 1,2 W |
| yerel sinyalleme | 1 LED yeşil için güç besleme 1 LED kırmızı için güç besleme 6 LED sarı için çıkış durumu |
| elektrikli bağlantı | 2 tel |
| İşaretleme | CE |
| Ürün Ağırlığı | 0,025 kg |
| Standartlar | UL 508 CSA C22.2 No 213 IEC 61131-2 CSA C22.2 No 142 |
|---|---|
| Ürün Sertifikaları | cULus CSA C-Tick GOST-R |
| Çalışma için Ortam Hava Sıcaklığı | -10…55 °C olmadan (yatay kurulum) -10…60 °C değer kaybı faktörü ile (yatay kurulum) -10…50 °C (dikey kurulum) |
| Depolama Ortam Koşulları | -40…70 °C |
| bağıl nem | 5…95 % yoğuşmasız |
| IP koruma derecesi | IP20 'e uygunIEC 61131-2 |
| kirletme derecesi | 2 'e uygunIEC 60664 |
| Çalışma Yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 1 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı |
| darbe dayanımı | 15 gn için 11 ms |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi, 4 kV kontakta 'e uygunIEC 61000-4-2 Elektrostatik deşarj bağışıklık testi, 8 kV havada 'e uygunIEC 61000-4-2 Elektromanyetik alanlara duyarlılık, 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 Elektromanyetik alanlara duyarlılık, 10 V/m 80...2000 MHz 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi, 1 kV G/Ç 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi, 1 kV ekranlı kablo 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi, 2 kV güç hatları 'e uygunIEC 61000-4-4 1,2/50 µs şok dalgaları bağışıklık testi, 0,5 kV diferansiyel mod 'e uygunIEC 61000-4-5 1,2/50 µs şok dalgaları bağışıklık testi, 1 kV ortak mod 'e uygunIEC 61000-4-5 Iletimli RF kesintileri 'e uygunIEC 61000-4-6 Iletimli ve yayılmalı emisyonlar 'e uygunCISPR 11 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,000 cm |
| Package 1 Width | 6,000 cm |
| Package 1 Length | 10,600 cm |
| Package 1 Weight | 38,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 97 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,980 kg |
| Garanti | 18 months |
|---|
