Ana
| Ürün serisi |
TeSys GV5 |
| seri |
TeSys |
| Ürün grubu |
GV5P |
| ürün adı |

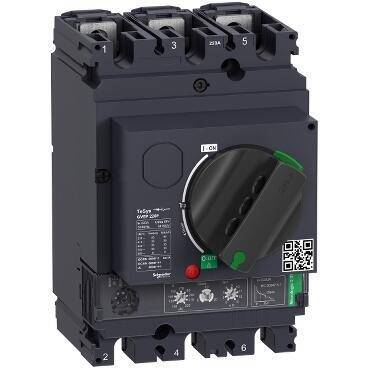

TeSys GV5
TeSys Giga |
| Ürün ya da bileşen tipi |
Motor circuit breaker |
| cihaz uygulaması |
Motor protection |
| açma birimi teknolojisi |
Elektronik |
Tamamlayıcı
| Kutup tanımı |
3P |
| kullanım kategorisi |
Kategori A 'e uygunIEC 60947-2 |
| motor gücü kW |
55…75 kW -de 400/415 V AC 50/60 Hz
75…90 kW -de 500 V AC 50/60 Hz
90…110 kW -de 660/690 V AC 50/60 Hz |
| kesme kapasitesi |
36 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
100 % -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi |
Direct rotary handle |
| [In] nominal akım |
150 A -de 65 °C |
| manyetik açma akımı |
2250 A |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz |
| [Ui] nominal yalıtım voltajı |
800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ith] klasik açık hava termik akımı |
150 A 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| kutup başına güç dağılımı |
9,2 W |
| Mekanik dayanıklılık |
40000 cycles |
| elektrik dayanıklılığı |
20000 cycles için AC-3 -de 400/415 V In |
| maksimum çalışma oranı |
25 cyc/h |
| nominal görev |
Sürekli |
| bağlantı aralığı |
35 mm ayırıcılar olmadan |
| bağlantılar - terminaller |
Çubuklar
Pabuçlar |
| sıkma torku |
15 N.m M8 |
| mekanik dayanıklılık |
Titreşimler: +/- 1 mm 2...13,2 Hz 'e uygunIEC 60068-2-6
Titreşimler: 0.7 gn 13,2...100 Hz 'e uygunIEC 60068-2-6 |
| faz arızası hassasiyeti |
Evet 'e uygunIEC 60947-4-1 |
| Yükseklik |
161 mm |
| Genişlik |
105 mm |
| Derinlik |
155 mm |
| Ürün ağırlığı |
2,4 kg |
| renk |
Antrasit (RAL 7016) |
| yalıtıma uygunluk |
Evet 'e uygunEN/IEC 60947-2 |
Ortam
| Standartlar |
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1 |
| Ürün sertifikaları |
IECEE CB Scheme
EAC (pending) |
| iklimsel dayanım |
'E uygunIACS E10 |
| IK koruma derecesi |
IK07 'e uygunIEC 62262 |
| IP koruma derecesi |
IP40 'e uygunIEC 60529 |
| Depolama ortam koşulları |
-50…85 °C |
| yangına dayanıklılık |
960 °C 'e uygunIEC 60695-2-11 |
| çalışma yüksekliği |
5000 m |
| çalışma için ortam hava sıcaklığı |
-25…70 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
Db |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
11,8 cm |
| Package 1 Width |
17,0 cm |
| Package 1 Length |
19,1 cm |
| Package 1 Weight |
2,4 kg |
| Unit Type of Package 2 |
S04 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
40,0 cm |
| Package 2 Length |
60,0 cm |
| Package 2 Weight |
13,4 kg |
Sözleşme garantisi
| Garanti |
18 months |
