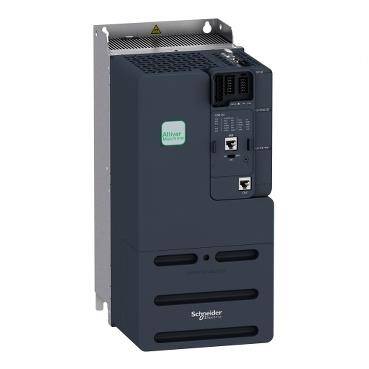

Gelince Sizi Arayalım| Ürün serisi | Altivar Machine ATV340 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Machine |
| model | Standart tip |
| Montaj Tipi | Cabinet mount |
| haberleşme port protokolü | Modbus seri |
| seçenek kartı | Iletişim modülü, Profibus DP V1 Iletişim modülü, Profinet Iletişim modülü, DeviceNet Iletişim modülü, CANopen Iletişim modülü, EtherCAT |
| fazların ağ sayısı | 3 faz |
| besleme frekansı | 50...60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 380...480 V - 15...10 % |
| nominal çıkış akımı | 39,0 A |
| motor gücü kW | 22 kW için normal şart 18,5 kW için Ağır şart |
| motor gücü hp | 30 hp için normal şart 25 hp için Ağır şart |
| EMC filtresi | Class C3 EMC filter integrated |
| IP koruma sınıfı | IP20 |
| Dijital giriş sayısı | 5 |
|---|---|
| Dijital giriş tipi | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm programlanabilir |
| number of preset speeds | 16 önceden ayarlı hız |
| Dijital çıkış sayısı | 2,0 |
| Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| analog giriş sayısı | 2 |
| analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI1 software-configurable temperature probe or water level sensor AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
| röle çıkış sayısı | 2 |
| çıkış gerilimi | <= güç besleme gerilimi |
| röle çıkış tipi | Röle çıkışları R1A Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles Röle çıkışları R2A Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles |
| maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC |
| minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC Röle çıkışı R2C: 5 mA -de 24 V DC |
| fiziksel arayüz | 2 telli RS 485 |
| konnektör tipi | 1 RJ45 |
| erişim yöntemi | Slave Modbus RTU |
| iletim hızı | 4.8 kbit/s 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s |
| iletim çerçevesi | RTU |
| adreslerin sayısı | 1…247 |
| veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | True |
| asenkron motor kontrol profili | Optimum moment modu Değişken moment standardı Sabit tork standartı |
| senkron motor kontrol profili | Reluctance motor Sabit mıknatıslı motor |
| kirletme derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| maximum output frequency | 0,599 kHz |
| hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş Linear adjustable separately from 0.01...9999 s |
| motor kayma kompanzasyonu | Ayarlanabilir Otomatik her türlü yük Bastırılabilir Sürekli mıknatıslı motor yasasında bulunmaz |
| anahtarlama frekansı | 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 4 kHz |
| durana kadar frenleme | DC enjeksiyon ile |
| brake chopper integrated | True |
| hat akımı | 43,4 A -de 380 V (normal şart) 35,0 A -de 480 V (normal şart) 54,7 A -de 380 V (Ağır şart) 43,4 A -de 480 V (Ağır şart) |
| hat akımı | 54,7 A -de 380 V hat bobini olmadan (Ağır şart) 43,4 A -de 480 V hat bobini olmadan (Ağır şart) 49,9 A -de 380 V harici hat bobini ile (normal şart) 40,2 A -de 480 V harici hat bobini ile (normal şart) 54,5 A -de 480 V harici hat bobini ile (Ağır şart) 43,5 A -de 380 V harici hat bobini ile (Ağır şart) |
| Maksimum Giriş Akımı | 54,7 A |
| maximum output voltage | 480 V |
| görünen güç | 33,4 kVA -de 480 V (normal şart) 36,1 kVA -de 480 V (Ağır şart) |
| maksimum geçici akım | 50,6 A süresince 60 s (normal şart) 59 A süresince 60 s (Ağır şart) 62,1 A süresince 2 s (normal şart) 70 A süresince 2 s (Ağır şart) |
| elektrikli bağlantı | Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol Vidalı terminal, kelepçeleme kapasitesi: 10...25 mm² için line side Vidalı terminal, kelepçeleme kapasitesi: 10...25 mm² için DC barası Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için motor |
| muhtemel hat Isc | 22 kA |
| base load current at high overload | 39,0 A |
| base load current at low overload | 46,0 A |
| W cinsinden güç dağılımı | Doğal konveksiyon: 21 W -de 380 V 4 kHz (Ağır şart) Zorlamalı konveksiyon: 410 W -de 380 V 4 kHz (Ağır şart) Doğal konveksiyon: 23 W -de 380 V 4 kHz (normal şart) Zorlamalı konveksiyon: 464 W -de 380 V 4 kHz (normal şart) |
| elektrikli bağlantı | Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12 Hat tarafı: vidalı terminal 10...25 mm²/AWG 8...AWG 3 DC barası: vidalı terminal 10...25 mm²/AWG 8...AWG 3 Motor: vidalı terminal 6...25 mm²/AWG 8...AWG 3 |
| with safety function Safely Limited Speed (SLS) | True |
| with safety function Safe brake management (SBC/SBT) | True |
| with safety function Safe Operating Stop (SOS) | False |
| with safety function Safe Position (SP) | False |
| with safety function Safe programmable logic | False |
| with safety function Safe Speed Monitor (SSM) | False |
| with safety function Safe Stop 1 (SS1) | True |
| with sft fct Safe Stop 2 (SS2) | False |
| with safety function Safe torque off (STO) | True |
| with safety function Safely Limited Position (SLP) | False |
| with safety function Safe Direction (SDI) | False |
| koruma tipi | Termal koruma: motor Güvenli tork kapatma: motor Motor phase loss: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Aşırı akım: sürücü Output overcurrent between motor phase and earth: sürücü Output overcurrent between motor phases: sürücü Short-circuit between motor phase and earth: sürücü Motor fazları arasındaki kısa devre: sürücü Motor phase loss: sürücü DC Bus overvoltage: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Input supply loss: sürücü Exceeding limit speed: sürücü Kontrol devresinde kesme: sürücü |
| Genişlik | 180,0 mm |
| yükseklik | 385,0 mm |
| derinlik |
