Gelince Sizi Arayalım| Ürün grubu | ATV71 |
|---|---|
| ürün varış yeri | Senkron motorlar Asenkron motorlar |
| fazların ağ sayısı | 3 faz |
| besleme gerilimi limitleri | 323…528 V |
| besleme frekansı | 50...60 Hz - 5...5 % |
| motor gücü kW | 11 kW, 3 faz -de 380...480 V |
| motor gücü hp | 15 hp, 3 faz -de 380...480 V |
| hat akımı | 36,6 A için 380 V 3 faz 11 kW / 15 hp 30 A için 480 V 3 faz 11 kW / 15 hp |

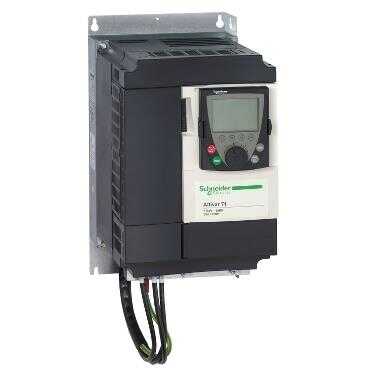

| Ürün serisi | Altivar Lift |
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Lift |
| model | Entegre 7 bölmeli ekran terminalli |
| haberleşme port protokolü | CANopen Modbus |
| [Us] nominal besleme gerilimi | 380...480 V % - 15...10 |
| EMC filtresi | Entegre |
| görünen güç | 24,1 kVA -de 380 V 3 faz 11 kW / 15 hp |
|---|---|
| muhtemel hat Isc | 22 kA için 3 faz |
| nominal çıkış akımı | 27,7 A -de 4 kHz 380 V 3 faz 11 kW / 15 hp 21 A -de 4 kHz 460 V 3 faz 11 kW / 15 hp |
| maksimum geçici akım | 37,7 A için 2 s 3 faz / 11 kW / 15 hp |
| hız kontrol cihazı çıkış frekansı | 0…599 Hz |
| hız aralığı | 1…100 için asenkron motor açık döngü modunda, hız geri besleme olmadan 1…50 için senkron motor açık döngü modunda, hız geri besleme olmadan 1…1000 için asenkron motor enkoder geri beslemeyle kapalı döngü modunda |
| tork doğruluğu | +/- 5 % enkoder geri beslemeyle kapalı döngü modunda +/- 15 % açık döngü modunda, hız geri besleme olmadan |
| geçici aşırı moment | 170 %, +/- 10 % için 60 s 220 %, +/- 10 % için 2 s |
| frenleme torku | % 30 frenleme direnci olmadan <= %150 frenleme veya kaldırma direnci ile |
| yerel sinyalleme | Sürücü gerilimi: 1 LED (kırmızı) |
| çıkış gerilimi | <= güç besleme gerilimi |
| yalıtım | Güç ve kontrol arasındaki elektrik |
| type of cable for external connection | Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC Bir IP21 veya bir IP31 kit ile: 3 tel(ler)IEC kablosu -de 40 °C, bakır 70 °C / PVC Bir NEMA Tip1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC |
| elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) Terminal, kelepçeleme kapasitesi: 16 mm², AWG 4 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) |
| sıkma torku | 3 N.m, 26,5 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB) 0,6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) |
| besleme | Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması |
| örnekleme süresi | 2 ms +/- 0,5 msn (LI6)mantık girişi olarak yapılandırılmışsa - gizli girisler 2 ms +/- 0,5 msn (LI1...LI5) - gizli girisler 2 ms +/- 0,5 msn (AI1-/Al1+) - analog girisler 2 ms +/- 0,5 msn (Al2) - analog girisler |
| yanıt süresi | R1A, R1B, R1C 7 ms, tolerans +/- 0,5 msn için gizli çikislar R2A, R2B 7 ms, tolerans +/- 0,5 msn için gizli çikislar AO1 2 ms, tolerans +/- 0,5 msn için analog çikislar STO'da (Güvenli Tork Kapatma) <= 100 ms |
| doğruluk | +/- % 0,6 (AI1-/Al1+) 60 °C sıcaklık değişimi için +/- % 0,6 (AI2) 60 °C sıcaklık değişimi için +/- 1 % (AO1) 60 °C sıcaklık değişimi için |
| doğrusallık hatası | Maksimum değerin +/- % 0,15'i (AI1-/Al1+, AI2) +/- % 0,2 (AO1) |
| analog çıkış tipi | AO1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 470 Ohm, çözünürlük 10 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 500 Ohm, çözünürlük 10 bit AO1 yazılım-yapılandırılabilir lojic çıkış 10 V 20 A |
| Dijital çıkış tipi | Yapılandırılabilir röle lojiki: (R1A, R1B, R1C) NA/NK - 100000 cycles Yapılandırılabilir röle lojiki: (R2A, R2B) NA - 100000 cycles |
| minimum anahtarlama akımı | 3 mA -de 24 V DC için yapılandırılabilir röle lojiki |
| maksimum anahtarlama akımı | 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (R1, R2) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (R1, R2) 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (R1, R2) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (R1, R2) |
| Dijital giriş tipi | Programlanabilir (LI1...LI5)24 V DC, ile seviye 1 PLC - 3500 Ohm Anahtar-yapılandırılabilir (LI6)24 V DC, ile seviye 1 PLC - 3500 Ohm Anahtar-yapılandırılabilir PTC prob (LI6) - 0…6 problar - 1500 Ohm Güvenlik girişi (PWR)24 V DC - 1500 Ohm |
| Dijital giriş lojiği | Pozitif lojik (LI6)mantık girişi olarak yapılandırılmışsa, < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (LI6)mantık girişi olarak yapılandırılmışsa, > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (LI1...LI5), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (LI1...LI5), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (PWR), < 2 V (durum 0), > 17 V (durum 1) |
| dielektrik gücü | 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında |
| yalıtım direnci | > 1 mOhm 1 dakika için topraklamaya 500 V DC |
| frekans çözünürlüğü | Ekran birimi: 0,1 Hz Analog giriş: 0,024/50 Hz |
| konnektörün tipi | 1 RJ45 (ön yüzde) için Modbus 1 RJ45 (terminalde) için Modbus RJ45'te erkek SUB-D 9 için CANopen |
| fiziksel arayüz | 2 telli RS 485 için Modbus |
| iletim çerçevesi | RTU için Modbus |
| iletim hızı | 9600 bps, 19200 bps için Modbus ön yüzde 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps için Modbus terminalde 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps için CANopen |
| veri biçimi | 8 bit, 1 durdurma, çift parite için Modbus ön yüzde 8 bit, tek çift veya yapılandırılabilir parite yok için Modbus terminalde |
| polarizasyon tipi | Empedans yok için Modbus |
| adreslerin sayısı | 1…247 için Modbus 1…127 için CANopen |
| control options | Haberleşme kartı için Modbus TCP Haberleşme kartı için Fipio Haberleşme kartı için Modbus/Uni-Telway Haberleşme kartı için Modbus Plus Haberleşme kartı için Ethernet/IP Haberleşme kartı için DeviceNet Haberleşme kartı için Profibus DP Haberleşme kartı için Profibus DP V1 Haberleşme kartı için Interbus-S Haberleşme kartı için CC-Link Enkoder için arayüz kartı G/Ç uzatma kartı Controller inside programlama kartı Üstten kaldırmalı vinç kartı |
| Dijital giriş sayısı | 7 |
| Dijital çıkış sayısı | 2 |
| analog giriş sayısı | 2 |
| analog giriş tipi | AI2 yazılım-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 11 bit AI1-/Al1+ çift kutuplu diferansiyel gerilim: +/- 10 V DC 24 V maks, çözünürlük 11 bit + işaret AI2 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 242 Ohm, çözünürlük 11 bit |
| analog çıkış sayısı | 1 |
| erişim yöntemi | Slave CANopen |
| asenkron motor kontrol profili | Gerilim/frekans oranı, 2 nokta Sensörsüz akı vektör kontrolü, standart Sensörsüz akı vektör kontrolü, ENA (enerji Uyarlama) sistemi Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz akı vektör kontrolü, 2 nokta Gerilim/frekans oranı, 5 nokta Sensörlü akı vektör kontrolü, standart |
| senkron motor kontrol profili | Sensörlü vektör kontrolü, standart Sensörsüz vektör kontrolü, standart |
| hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir Frenleme kapasitesi aşıldığında, rezistör kullanılarak, rampanın oto adaptasyonu |
| motor kayma kompanzasyonu | Otomatik her türlü yük Baskılanabilir Ayarlanabilir Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| anahtarlama frekansı | 1...16 kHz ayarlanabilir |
| nominal anahtarlama frekansı | 8 kHz |
| Minimum mesafe | 7 Ohm |
| Şebeke frekansı | 47,5...63 Hz |
| koruma tipi | Aşırı ısınmaya karşı koruma: sürücü Termal koruma: sürücü Motor fazları arasındaki kısa devre: sürücü Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü Kontrol devresinde kesme: sürücü Hız limitini aşmaya karşı: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme aşırı gerilimi: sürücü Giriş faz kaybına karşı: sürücü Termal koruma: motor Motor fazı kesme: motor Güç taşıma: motor |
| kirletme derecesi | 2 'e uygunIEC 61800-5-1 |
|---|---|
| IP koruma derecesi | IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 61800-5-1 IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 60529 IP21 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529 IP41 üst parçada 'e uygunIEC 61800-5-1 IP41 üst parçada 'e uygunIEC 60529 IP54 alçak parçalarda 'e uygunIEC 61800-5-1 IP54 alçak parçalarda 'e uygunIEC 60529 |
| titreşim direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
|
