| produktspekter | Telemecanique Pressure sensors XM |
|---|---|
| produkt eller type komponent | Elektronisk trykksensor |
| trykksensortype | Trykktransmitter |

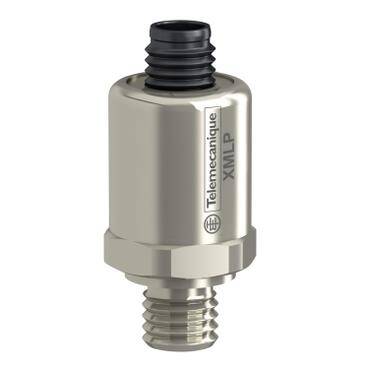

| trykksensor navn | XMLP |
| type elektrisk krets | Styrekrets |
| Pressure rating | −1…5 bar |
| lokalt display | Uten |
| kontrollert veske | Fresh water ( 0…125 °C) Luft ( −15…125 °C) Gass ( −15…125 °C) Hydraulic oil ( −15…125 °C) |
| væske tilkoblingstype | G 1/4A (han) i samsvar med DIN 3852-E |
| elektrisk tilkobling | 1 hannkontakt M12 4 pins |
| [Us] matespenning | 12...24 V DC SELV (spenningsgrenser: 7…33 V) |
| Strømforbruk | < 23 mA |
| type utgangssignal | Analog |
| analog utgangsfunksjon | 4...20 mA, 2-wire |
| antall pr. sett | Sett á 1 |
| forpakning | Individuell |
| Trykkområde | −1…5 bar |
|---|---|
| maksimalt tillatt utilsiktet press | 15 bar |
| Destruksjons trykk | 24 bar |
| materialer i kontakt med fluidet | Rustfritt stål AISI 316L Fluorocarbon FPM Keramisk |
| driftsposisjon | Alle posisjoner |
| type vern | Load short-circuit Reverse polarity |
| elektromagnetisk kompatibilitet | Mottakelig for elektromagnetiske felt i samsvar med EN/IEC 61000-4-3 10 V/m 80...1000 MHz Utstrålte RF-felt i samsvar med EN/IEC 61000-4-6 10 V 0.15...80 MHz Immunitetstest for elektrostatisk utladning i samsvar med EN/IEC 61000-4-2 8 kV luft, 4 kV kontakt 1.2/50 µs sjokkbølge immunisjonstest i samsvar med EN/IEC 61000-4-5 1 kV 42 Ohm Immunitet mot magnetiske felter i samsvar med EN/IEC 61000-4-8 100 A/m 50 Hz Electrical fast transient/burst immunity test i samsvar med EN/IEC 61000-4-4 4 kV |
| [Uimp] Nominell impulsspenning | 0,5 kV |
| Responstid på utgang | <= 2 ms 10 ... 90% av full skala |
| målenøyaktighet | +/- 0.5 % av måleområdet |
| Resolution | 0.1 % of the measuring range |
| drift of the sensitivity | +/- 0.02 % av måleområdet/°K |
| drift of the zero point | +/- 0.02 % av måleområdet/°K |
| Long term stability | +/- 0.25 % av måleområdet |
| mekanisk levetid | 10000000 sykluser |
| vekt | 0,075 kg |
| diameter | 26 mm |
| lengde | 32,3 mm |
| standarder | NSF ANSI 61 EN/IEC 61326-2-3 |
|---|---|
| produktsertifikater | CULus RCM CE EAC |
| omgivelsestemperatur drift | −30…85 °C |
| omgivelsestemperatur for lagring | −50…100 °C |
| Vibrasjonsmotstand | 20 gn (f = 10…2000 Hz) i samsvar med EN/IEC 60068-2-6 |
| støtmotstand | 100 gn for 11 ms i samsvar med EN/IEC 60068-2-27 |
| IP-grad | IP65 i samsvar med EN/IEC 60529 IP67 i samsvar med EN/IEC 60529 IP69K i samsvar med DIN 40050 |
| Enhetstype pakke 1 | PCE |
|---|---|
| Antall enheter i pakke 1 | 1 |
| Pakke 1 Høyde | 4,2 cm |
| Pakke 1 Bredde | 4,7 cm |
| Pakke 1 Vekt | 8,7 cm |
| Package 1 Weight | 80,0 g |
| Enhetstype pakke 2 | S01 |
| Antall enheter i pakke 2 | 24 |
| Pakke 2 Høyde | 15,0 cm |
| Pakke 2 Bredde | 15,0 cm |
| Pakke 2 Lengde | 40,0 cm |
| Pakke 2 Vekt | 2,117 kg |
| Garanti | 18 måneder |
|---|
