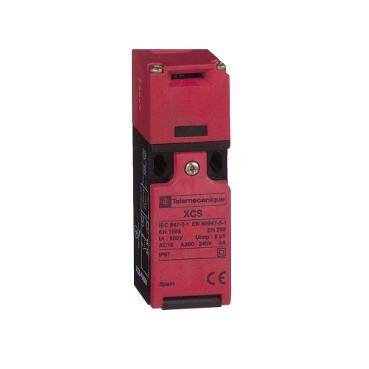

Gelince Sizi Arayalım| Ürün serisi | Telemecanique Safety switches XCS |
|---|---|
| Ürün ya da bileşen tipi | Güvenlik anahtarı |
| bileşen adı | XCSPA |
| tasarım | Kompakt |
| malzeme | Plastik |
| başlık tipi | Anahtarla çalıştırılan torna başlık |
| kontak tipi ve düzenleme | 1 NK + 1 NA |
| kontak işlemi | Yavaş kesen, önce açan sonra kapayan |
| kablo girişi | 1 giriş tapped için Pg 11 |
| kablo dış çapı | 7…10 mm |
| elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: kablo uçlu veya uçsuz 1 x 0,5...2 x 1,5 mm² |
| kutupların sayısı | 2 |
| Kilitleme seçenekleri tanımı | Aktüatör kilitlemesi olmadan |
| yalıtım | Çift yalıtımlı |
|---|---|
| pozitif açıklık | NK kontak ile |
| Mekanik dayanıklılık | 1000000 cycles |
| pozitif açıklık minimum gücü | 15 N |
| minimum çalıştırma hızı | 0,01 m/s |
| maksimum çalıştırma hızı | 0,5 m/s |
| [Ie] nominal çalışma akımı | 6 A -de 120 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-5-1 |
| kisa devre korumasi | 10 A kartuş sigortası tip gG (gl) |
| çalıştırma güçlü geri çekilme rtc | 10 N |
| maximum operating rate | 10 cyc/mn maksimum dayanıklılık için |
| güvenlik seviyesi | Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1 PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1 SIL 3'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/IEC 61508 |
| güvenlik güvenilirlik verisi | B10d = 5000000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır |
| gövde malzemesi | PA (polyamid) |
| başlık malzemesi | PA (polyamid) |
| Derinlik | 30 mm |
| Yükseklik | 94 mm |
| Genişlik | 30 mm |
| Ürün ağırlığı | 0,11 kg |
| Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/ISO 12100 EN/IEC 60204-1 EN 1088/ISO 14119 UL 508 |
|---|---|
| Ürün sertifikaları | UL CSA |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 10 gn için 11 ms 'e uygunIEC 60068-2-27 |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunEN/IEC 61140 |
| IP koruma derecesi | IP67 'e uygunEN/IEC 60529 and EN/IEC 60947-5-1 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,0 cm |
| Package 1 Width | 4,6 cm |
| Package 1 Length | 12,6 cm |
| Package 1 Weight | 110,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 55 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,655 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 880 |
| Package 3 Height | 77,0 cm |
| Package 3 Width | 60,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 110,82 kg |
| Garanti | 18 months |
|---|
