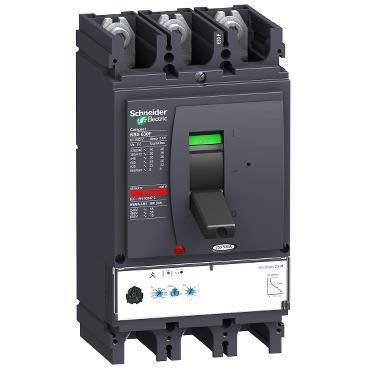

Schneider LV432976, 250-500 Amper, Motor Koruma Şalteri, MicroLogic 2.3 M 500, NSX630N, 200-250 kW Motorlar İçin

Ürün Kodu: LV432976

Ana
seri	Compact
ürün adı	Compact NSX
Ürün serisi	ComPact NSX400...630
Ürün grubu	NSX630N
Ürün ya da bileşen tipi	Devre kesici
cihaz uygulaması	Motor
Number of poles	3P
korumalı kutup açıklaması	3t
[In] nominal akım	500 A -de 65 °C
[Ue] nominal çalışma voltajı	690 V AC 50/60 Hz
Şebeke tipi	AC
Şebeke frekansı	50/60 Hz
yalıtıma uygunluk	Evet 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A
[Icu] rated ultimate short-circuit breaking capacity	85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 50 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 42 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Performance level	N 50 kA 415 V AC
açma birimi adı	Micrologic 2.3 M
açma birimi teknolojisi	Elektronik
açma birimi koruma fonksiyonları	LSoI
Kontrol tipi	Geçiş
Circuit breaker mounting mode	Sabit

Tamamlayıcı
[Ui] nominal yalıtım voltajı	800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	8 kV
[Ics] rated service short-circuit breaking capacity	11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 42 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
Mekanik dayanıklılık	15000 cycles
elektrik dayanıklılığı	2000 cycles -de 690 V In 6000 cycles -de 690 V In/2 4000 cycles -de 440 V In 8000 cycles -de 440 V In/2
montaj desteği	Arka plaka
üst bağlantı	Ön
aşağı bağlantı	Ön
bağlantı aralığı	45 mm
koruma tipi	L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması
açma birimi derecesi	500 A -de 65 °C
motor açma sınıfı	10 20 5
tamamlayıcı motor koruma	Faz dengesizliği
Long-time pick-up adjustment type Ir (thermal protection)	Ayarlanabilir 9 ayar
[Ir] long-time protection pick-up adjustment range	250...500 A
[tr] long-time protection delay adjustment range	10 s -de 7,2 x Ir 10 120 s -de 1,5 x Ir 5 20 s -de 7,2 x Ir 20 240 s -de 1,5 x Ir 10 26 s -de 6 x Ir 20 480 s -de 1,5 x Ir 20 5 s -de 7,2 x Ir 5 13,5 s -de 6 x Ir 10 6,5 s -de 6 x Ir 5
termik bellek	Açmadan önce ve sonra 20 dakika
Short-time protection pick-up adjustment type Isd	Ayarlanabilir 9 ayar
[Isd] Short-time protection pick-up adjustment range	5...13 x Ir
Short-time protection delay adjustment type tsd	Sabit
Instantaneous protection pick-up adjustment type Ii	Sabit
[Ii] instantaneous protection pick-up adjustment range	6500 A
toprak kaçağı koruması	Yok
alan seçimli kilitleme ZSI	Olmadan
Number of slots for electrical auxiliaries	6 slot(lar)
yerel sinyalleme	Çalıştırmak için hazır: flashing LED (yeşil) Temperature over set point: LED % 95 Ith (kırmızı)
Width (W)	140 mm
Height (H)	255 mm
Depth (D)	110 mm
Ürün ağırlığı	6,2 kg

Ortam
Standartlar	EN/IEC 60947
Ürün sertifikaları	CCC EAC Denizcilik
aşırı gerilim kategorisi	Class II
elektrikli şok koruma sınıfı	Sınıf II
kirletme derecesi	3 'e uygunIEC 60664-1
IP koruma derecesi	IP40 'e uygunIEC 60529
IK koruma derecesi	IK07 'e uygunIEC 62262
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-50…85 °C
bağıl nem	0…95 %
çalışma yüksekliği	0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	23,8 cm
Package 1 Width	16,5 cm
Package 1 Length	31,0 cm
Package 1 Weight	5,777 kg
Unit Type of Package 2	S04
Number of Units in Package 2	3
Package 2 Height	30,0 cm
Package 2 Width	40,0 cm
Package 2 Length	60,0 cm
Package 2 Weight	18,457 kg
