Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|
| Ürün serisi | TeSys D TeSys Deca |

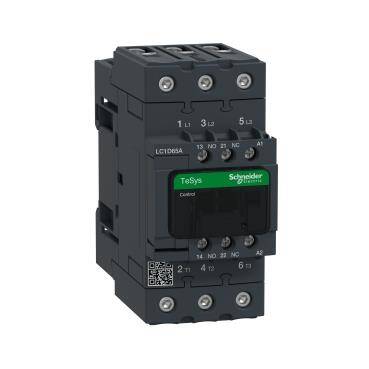

| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-4 AC-1 AC-3 AC-3e |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı | 80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 65 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 65 A 60 °C) -de <= 440 V AC AC-3e için güç devresi |
| [Uc] control circuit voltage | 220 V AC 50/60 Hz |
| motor gücü kW | 11 kW -de 400 V AC 50/60 Hz (AC-4) 18,5 kW -de 220...230 V AC 50/60 Hz (AC-3) 30 kW -de 380...400 V AC 50/60 Hz (AC-3) 37 kW -de 500 V AC 50/60 Hz (AC-3) 37 kW -de 660...690 V AC 50/60 Hz (AC-3) 18,5 kW -de 220...230 V AC 50/60 Hz (AC-3e) 30 kW -de 380...400 V AC 50/60 Hz (AC-3e) 37 kW -de 500 V AC 50/60 Hz (AC-3e) 37 kW -de 660...690 V AC 50/60 Hz (AC-3e) |
|---|---|
| motor gücü hp | 40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 10 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 20 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 20 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 50 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar |
| uyumluluk kodu | LC1D |
| kutup kontak düzenleme | 3 NA |
| kontak uyumluluğu | M2 |
| koruyucu kapak | Ile |
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C için sinyalleme devresi 80 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 1000 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi | 1000 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 520 A -de <40 °C - 10 s için güç devresi 900 A -de <40 °C - 1 sn için güç devresi 110 A -de <40 °C - 10 min için güç devresi 260 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 125 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 125 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans | 1,5 mOhm - Ith 80 A 50 Hz için güç devresi |
| kutup başına güç dağılımı | 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 6 Mcycles |
| elektrik dayanıklılığı | 1,4 Mcycles 80 A AC-1 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3 Ue'de <= 440 V 1,45 Mcycles 65 A AC-3e Ue'de <= 440 V |
| kontrol devresi tipi | AC -de 50/60 Hz standart |
| bobin teknolojisi | Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri | 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü | 140 VA 60 Hz 0,75 20 °C) 160 VA 50 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 13 VA 60 Hz 0,3 20 °C) 15 VA 50 Hz 0,3 20 °C) |
| ısı dağılımı | 4…5 W -de 50/60 Hz |
| çalışma süresi | 4...19 msn açma 12...26 msn kapama |
| maximum operating rate | 3600 cyc/h -de <60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği | Ray Plaka |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
|---|---|
| Ürün sertifikaları | UL CCC GOST CSA |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım | 'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 10 Gn) |
| Yükseklik | 122 mm |
| Genişlik | 55 mm |
| Derinlik | 120 mm |
| Ürün ağırlığı | 0,86 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,300 cm |
| Package 1 Width | 13,500 cm |
| Package 1 Length | 15,300 cm |
| Package 1 Weight | 923,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 10 |
| Package 2 Height |
