| Ürün serisi | Harmony XAC |
|---|---|

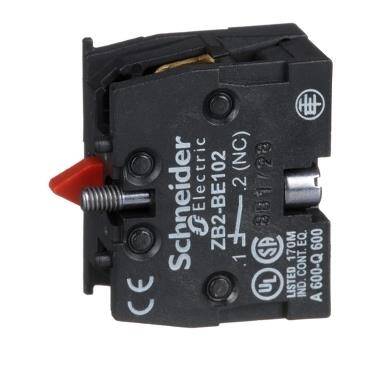

| Ürün ya da bileşen tipi | Kontak bloğu |
| bileşen adı | ZB2 |
| elektrikli devre tipi | Kontrol devresi |
| kontak bloğu uygulama | Tek hız |
| kontak bloğu tipi | Tek |
| İşletme tipi | Yaylı kurma |
| ürün uyumluluğu | XACA XB4 XB5 |
| kontak tipi ve düzenleme | 1 NK |
| bloğun montajı | Ön montaj |
| kontak işlemi | Yavaş kesen |
| bağlantılar - terminaller | Vida kelepçeleri terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçeleri terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz |
|---|---|
| Mekanik dayanıklılık | 1000000 cycles |
| kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| maximum resistance across terminals | 25 MOhm |
| çalışma gücü | 13…15 N |
| kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG (gl) |
| W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 120 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 48 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 48 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 65 W DC-13 için 1000000 cycles, çalisma hizi <3600 cyc/h -de 24 V, yük faktörü = 0,5 'e uygunIEC 60947-5-1 |
| terminallerin açıklaması ISO n°1 | (11-12)NC |
| Ürün ağırlığı | 0,02 kg |
| Standartlar | EN/IEC 60204-32 EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 |
|---|---|
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Weight | 15 g |
| Package 1 Height | 4 cm |
| Package 1 Width | 14 cm |
| Package 1 Length | 10 cm |
| Unit Type of Package 2 | BAG |
| Number of Units in Package 2 | 10 |
| Package 2 Weight | 157 g |
| Package 2 Height | 4 cm |
| Package 2 Width | 14 cm |
| Package 2 Length | 10 cm |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 3200 |
| Package 3 Weight | 63,684 kg |
| Package 3 Height | 45 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Garanti | 18 months |
|---|
