| Ürün serisi | Harmony XAL Harmony XAPS |
|---|---|

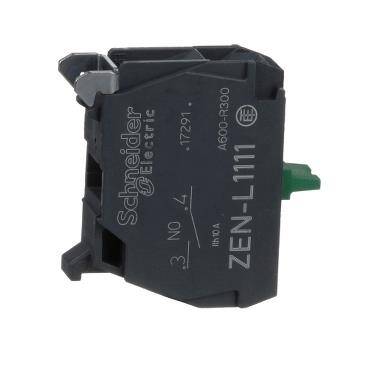

| Ürün Ya da Bileşen Tipi | Kontak bloğu |
| Ürün Grubu | ZENL |
| ürün varış yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için XAPS kontrol istasyonu için |
| bloğun montajı | Arka montaj |
| bölünemez miktar başına satış | 5 |
| Kontak Tipi ve Düzenleme | 1 NA |
| montaj stili | Müşteri tertibatı için |
|---|---|
| Ürün Ağırlığı | 0,015 kg |
| Kontak İşlemi | Yavaş kesen |
| pozitif açıklık | Olmadan |
| çalışma hareketi | 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
| çalışma gücü | 2,3 N Elektrik durumu değişimi YOK |
| çalışma torku | 0,05 N.m Elektrik durumu değişimi YOK |
| Mekanik dayanıklılık | 10000000 cycles |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1 |
| sıkma torku | 0,8…1,2 N.m 'e uygunIEC 60947-1 |
| vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| Terminaller arasında maksimum direnç | 25 MOhm |
| kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı | 10 A 'e uygunIEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA 'e uygunIEC 60947-5-4 |
| ek bilgi | Kutuda entegre plakaya montaj |
| elektrik yapısı kodu | SR1 (miktar <= 3) SR2 (miktar <= 2) MR1 (miktar <= 2) |
| koruyucu bakım | TH |
|---|---|
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -40…70 °C |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Standartlar | IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-1 UL 508 IEC 60947-5-5 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1 |
| titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,000 cm |
| Package 1 Width | 3,300 cm |
| Package 1 Length | 3,200 cm |
| Package 1 Weight | 9,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 5,600 cm |
| Package 2 Width | 4,500 cm |
| Package 2 Length | 5,400 cm |
| Package 2 Weight | 52,000 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 800 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 8,825 kg |
| Garanti | 18 months |
|---|
