Gelince Sizi Arayalım| Ürün serisi | Harmony XAC |
|---|---|

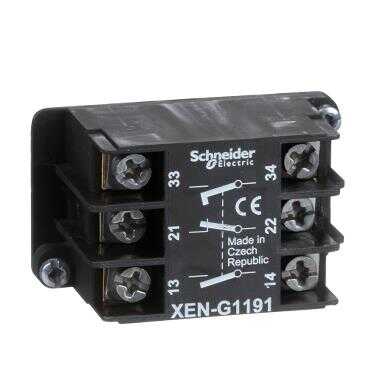

| Ürün ya da bileşen tipi | Kontak bloğu |
| bileşen adı | XENG |
| elektrikli devre tipi | Kontrol devresi |
| kontak bloğu uygulama | 2 hızlı |
| kontak bloğu tipi | Tek |
| İşletme tipi | Yaylı kurma |
| ürün uyumluluğu | XACA XACA9...başlık |
| kontak tipi ve düzenleme | 1 NK + 2 NA |
| bloğun montajı | Ön montaj |
| kontak işlemi | Yavaş kesen Kademeli |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
|---|---|
| Mekanik dayanıklılık | 1000000 cycles |
| kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| maximum resistance across terminals | 25 MOhm |
| çalışma gücü | 18 N |
| kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
| W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
| terminallerin açıklaması ISO n°1 | (21-22)NC (33-34)NO_CL (13-14)NO |
| Ürün ağırlığı | 0,04 kg |
| Standartlar | UL 508 EN/IEC 60947-5-1 CSA C22.2 No 14 |
|---|---|
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Weight | 42,0 g |
| Package 1 Height | 3,0 cm |
| Package 1 Width | 4,0 cm |
| Package 1 Length | 5,5 cm |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 100 |
| Package 2 Weight | 4,55 kg |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 1600 |
| Package 3 Weight | 81,3 kg |
| Package 3 Height | 77,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 60,0 cm |
| Garanti | 18 months |
|---|
