Ana
| Ürün serisi |
Harmony XB7 |
| Ürün ya da bileşen tipi |

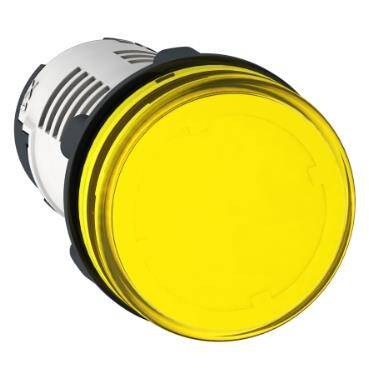

Pilot ışığı |
| Ürün grubu |
XB7 |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
10 |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| başlık/operatör veya lens rengi |
Sarı |
| ışık kaynağı |
LED |
| ampul tabanı |
Entegre LED |
| [Us] nominal besleme gerilimi |
24 V AC/DC 50/60 Hz |
| cihaz sunumu |
Monolitik ürün |
Tamamlayıcı
| Yükseklik |
29 mm |
| Genişlik |
29 mm |
| Derinlik |
54 mm |
| terminallerin açıklaması ISO n°1 |
(X1-X2)PL |
| Ürün ağırlığı |
0,02 kg |
| cihaz montajı |
Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-5-1 |
| sabitleme merkezi |
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| sabitleme modu |
Sabitleme somunu baş altı: 2…2,4 N.m |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
| vida başının şekli |
Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-1 |
| sinyalleme tipi |
Sabit |
| besleme gerilimi limitleri |
19,2…30 V DC
21,6…26,4 V AC |
| akım tüketimi |
20...27 mA |
| hizmet ömrü |
70000 h nominal gerilimde ve 25 °C |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| aşırı gerilim kategorisi |
Class II 'e uygunIEC 60536 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (arka yüz)
IP65 'e uygunIEC 60529 (ön yüz) |
| NEMA koruma derecesi |
NEMA 4 'e uygunUL 50 E
NEMA 12 'e uygunUL 50 E |
| Standartlar |
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
JIS C8201-1 |
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| elektromanyetik uyumluluk |
Kesintili alan emisyonusınıf B 'e uygunEN 55011 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3,000 cm |
| Package 1 Width |
3,000 cm |
| Package 1 Length |
5,500 cm |
| Package 1 Weight |
18,000 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
6,000 cm |
| Package 2 Width |
10,000 cm |
| Package 2 Length |
15,000 cm |
| Package 2 Weight |
184,000 g |
| Unit Type of Package 3 |
S01 |
| Number of Units in Package 3 |
100 |
| Package 3 Height |
15,000 cm |
| Package 3 Width |
15,000 cm |
| Package 3 Length |
40,000 cm |
| Package 3 Weight |
2,155 kg |
Sözleşme garantisi
| Garanti |
18 months |
