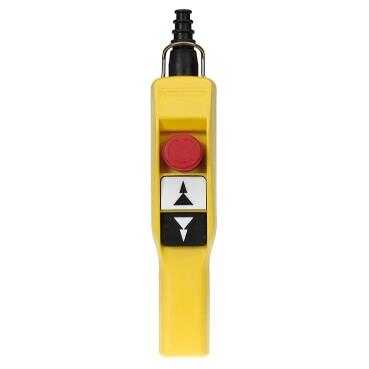

Gelince Sizi Arayalım| Ürün serisi | Harmony XAC |
|---|---|
| Ürün ya da bileşen tipi | Asılı kontrol istasyonu |
| Ürün grubu | XACA kabza |
| kontrol istasyonu tipi | Çift yalıtımlı |
|---|---|
| muhafaza malzemesi | Polipropilen |
| Kontrol tipi | Sezgisel |
| elektrikli devre tipi | Kontrol devresi |
| muhafaza tipi | Tamamen kullanıma hazır |
| kontrol istasyonu uygulaması | 2 hızlı kaldırma motorunun kontrolü |
| kontrol istasyonu düzenleme | 2 Buton + 1 acil durdurma |
| kontrol düğmesi tipi | Durdurma basmalı düğmesi Ø 30 mm 1 NK mandallama Ilk basmalı düğme 2 NA (2 adım) raise, slow-fast Ikinci basmalı düğme 2 NA (2 adım) lower, slow-fast |
| ürün uyumluluğu | ZB2BE102 acil durdurma için ZB2BE101 + ZB2BE201 her bir yön için |
| mekanik kilitleme | Mekanik kilitleme ile |
| kontrol istasyonu rengi | Sarı |
| bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz Vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz |
| Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN/IEC 60204-32 |
| Ürün sertifikaları | UL CSA |
| koruyucu bakım | TH |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| IK koruma derecesi | IK08 'e uygunEN 50102 |
| Mekanik dayanıklılık | 1000000 cycles |
| kablo girişi | Adımlı girişli kauçuk bilezik 7…15 mm |
| kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım | 10 A |
| [Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| kontak işlemi | Kademeli Yavaş kesen |
| Maximum resistance across terminals | 25 MOhm |
| çalışma gücü | 13…15 N |
| kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
| W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
| terminallerin açıklaması ISO n°1 | (23-24)NO_CL (13-14)NO |
| terminallerin açıklaması ISO n°2 | (11-12)NC |
| terminal tanımlayıcı | (11-12)NK (13-14)NA |
| Ürün ağırlığı | 0,36 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,700 cm |
| Package 1 Width | 11,800 cm |
| Package 1 Length | 34,100 cm |
| Package 1 Weight | 363,000 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,935 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 120 |
| Package 3 Height | 77,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 60,000 cm |
| Package 3 Weight | 58,124 kg |
| Garanti | 18 months |
|---|
