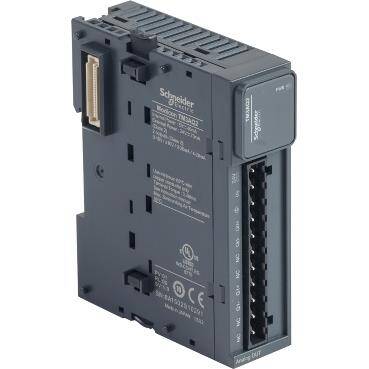

Schneider Electric TM3AQ2, modül TM3 - 2 analog çıkış

Ürün Kodu : TM3AQ2
Barkod : 3606480648960
(0)
Yorum Yap
7.499,40 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla PLC
Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Analog çıkış modülü
seri uyumluluğu Modicon M221
Modicon M241
Modicon M251
Modicon M262
analog çıkış sayısı 2
analog çıkış tipi Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V
Tamamlayıcı
analog çıkış çözünürlüğü 11 bit + işaret
12 bit
LSB değeri 2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
yük tipi Dirençli
ohm cinsinden yük empedansı 1 kOhm gerilim
300 Ohm akım
stabilizasyon süresi 1 ms
dönüşüm süresi 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi
mutlak doğruluk hatası Tam ölçeğin +/- %0,1'i at 25 °C
Tam ölçeğin +/- % 1'i
sıcaklık sapması +/- 0,006 %FS/°C
tekrarlama doğruluğu +/- 0,4 %FS
doğrusal olmama +/- 0,01 %FS
çıkış dalgalanması 20 mV
çapraz karışma <= 1 LSB
[Us] nominal besleme gerilimi 24 V DC
besleme gerilimi limitleri 20,4…28,8 V
kablonun tipi Bükümlü blendajlı kablo çifti <30 m için çıkış devre
akım tüketimi 40 mA -de 5 V DC bara konnektörü üzerinden tam yük
35 mA -de 5 V DC bara konnektörü üzerinden yüksüz
30 mA -de 24 V DC harici besleme aracılığıyla yüksüz
70 mA -de 24 V DC harici besleme aracılığıyla tam yük
yerel sinyalleme PWR: 1 LED (yeşil)
elektrikli bağlantı 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için
yalıtım Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
İşaretleme CE
kesinti dayanımı 1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 70 mm
Genişlik 23,6 mm
Ürün ağırlığı 0,115 kg
Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 61131-2
elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç 30 A/m 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
mikro kırılmalara bağışıklık 10 ms
çalışma için ortam hava sıcaklığı -10…55 °C yatay kurulum
-10…35 °C dikey kurulum
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20
kirletme derecesi 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,566 cm
Package 1 Width 10,629 cm
Package 1 Length 12,698 cm
Package 1 Weight 220,0 g
Unit Type of Package 2 S04
Number of Units in Package 2 42
Package 2 Height 30 cm
Package 2 Width 40 cm
Package 2 Length 60 cm
Package 2 Weight 10,32 kg
Unit Type of Package 3 P12
Number of Units in Package 3 336
Package 3 Height 75 cm
Package 3 Width 120 cm
Package 3 Length 80 cm
Package 3 Weight 94 kg
Sözleşme garantisi
Garanti 18 ay

Ürün Açıklaması
Dahili G/Ç
2 çıkış
Max Modül Sayısı
TM3
