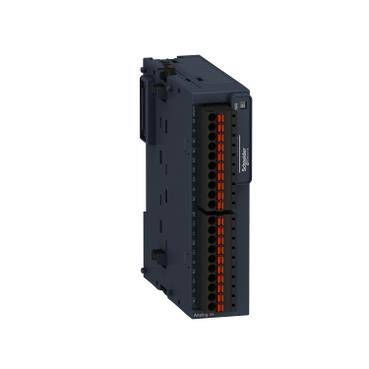

Schneider Electric TM3AI4G, Analog giriş modülü, Modicon TM3, 4 giriş (yay) 24 VDC

Ürün Kodu: TM3AI4G

Ana
Ürün serisi	Modicon TM3
Ürün ya da bileşen tipi	Analog giriş modülü
seri uyumluluğu	Modicon M221 Modicon M241 Modicon M251 Modicon M262
analog giriş sayısı	4
analog giriş tipi	Akım 4...20 mA akım 0...20 mA gerilim 0...10 V gerilim - 10...10 V

Tamamlayıcı
analog giriş çözünürlüğü	12 bit 11 bit + işaret
izin verilebilir sürekli aşırı yük	13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım
giriş empedansı	<= 50 Ohm akım >= 1 MOhm gerilim
LSB değeri	2,44 mV 0...10 Vgerilim 4,88 mV - 10...10 Vgerilim 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım
dönüşüm süresi	1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi
örnekleme süresi	1 ms
mutlak doğruluk hatası	Tam ölçeğin +/- %0,1'i at 25 °C Tam ölçeğin +/- % 1'i
sıcaklık sapması	+/- 0,006 %FS/°C
tekrarlama doğruluğu	+/-0,5 %FS
doğrusal olmama	+/- 0,01 %FS
çapraz karışma	<= 1 LSB
[Us] nominal besleme gerilimi	24 V DC
besleme gerilimi limitleri	20,4…28,8 V
kablonun tipi	Bükümlü blendajlı kablo çifti <30 m için giriş devre
akım tüketimi	35 mA -de 5 V DC bara konnektörü üzerinden yüksüz 45 mA -de 5 V DC bara konnektörü üzerinden tam yük 30 mA -de 24 V DC harici besleme aracılığıyla
yerel sinyalleme	PWR: 1 LED (yeşil)
elektrikli bağlantı	10 x 1,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için 10 x 1,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 3,81 mm ayarlama girişler için
yalıtım	Giriş ve besleme arasında -de 1500 V AC Giriş ve dahili lojik arasında -de 500 V AC
İşaretleme	CE
kesinti dayanımı	1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel
Yükseklik	90 mm
Derinlik	70 mm
Genişlik	23,6 mm
Ürün ağırlığı	0,1 kg

Ortam
Standartlar	EN/IEC 61010-2-201 EN/IEC 61131-2
elektrostatik deşarja direnç	8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç	10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç	30 A/m 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç	1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç	10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon	Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
mikro kırılmalara bağışıklık	10 ms
çalışma için ortam hava sıcaklığı	-10…55 °C yatay kurulum -10…35 °C dikey kurulum
Depolama ortam koşulları	-25…70 °C
bağıl nem	10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi	IP20
kirletme derecesi	2
çalışma yüksekliği	0...2000 m
depolama yüksekliği	0…3000 m
titreşim direnci	3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı
darbe dayanımı	15 gn için 11 ms

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,5 cm
Package 1 Width	12,5 cm
Package 1 Length	10,5 cm
Package 1 Weight	195,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	9
Package 2 Height	15 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	2,292 kg
Unit Type of Package 3	P12
Number of Units in Package 3	288
Package 3 Height	80 cm
Package 3 Width	105 cm
Package 3 Length	125 cm
Package 3 Weight	91,24 kg
