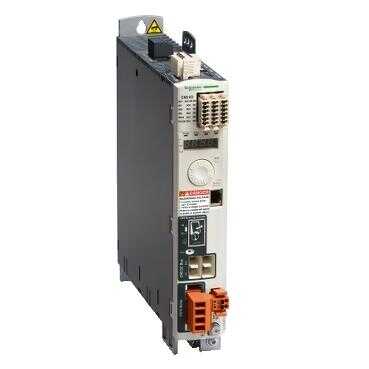

Schneider Electric LXM32CD18M2, Lexium - servo sürücü - Lexium 32 - monofaze besleme gerilimi 115/230V - 0,5/1kW - 1
Schneider

Schneider Electric LXM32CD18M2, Lexium - servo sürücü - Lexium 32 - monofaze besleme gerilimi 115/230V - 0,5/1kW

Ürün Kodu: LXM32CD18M2
65.619,04 TL
Ana
Ürün serisiLexium 32
Ürün ya da bileşen tipiHareket servo sürücü
Ürün grubuLXM32C
sürücü biçimiKitap
fazların ağ sayısıMonofaze
[Us] nominal besleme gerilimi100...120 V - 15...10 %
200...240 V - 15...10 %
besleme gerilimi limitleri170…264 V
85…132 V
besleme frekansı50/60 Hz - 5...5 %
Şebeke frekansı47,5...63 Hz
EMC filtresiEntegre
sürekli çıkış akımı6 A -de 8 kHz
çıkış akımı 3s tepe10 A -de 115 V için 5 s
18 A -de 230 V için 5 s
maximum continuous power500 W -de 115 V
1600 W -de 230 V
nominal güç0,5 kW -de 115 V 8 kHz
1 kW -de 230 V 8 kHz
hat akımı9,9 A, THDI 74 % -de 115 V, harici hat bobini ile 'in2 mH
10,6 A, THDI 93 % -de 230 V, harici hat bobini ile 'in2 mH
8,5 A, THDI 147 % -de 115 V, hat bobini olmadan
8,4 A, THDI 148 % -de 230 V, hat bobini olmadan
Tamamlayıcı
anahtarlama frekansı8 kHz
aşırı gerilim kategorisiIII
maximum leakage current30 mA
çıkış gerilimi<= güç besleme gerilimi
elektrik yalıtımıGüç ve kontrol arasında
kablonun tipiTek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR
elektrikli bağlantıTerminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)
sıkma torkuCN8: 0,5 N.m
CN1: 0,7 N.m
CN10: 0,7 N.m
Dijital giriş sayısı2 güvenlik ayrık giriş(ler)
6 lojik ayrık giriş(ler)
Dijital giriş tipiLojik (DI terminaller)
Güvenlik (STO_A grubu, STO_B grubu terminaller)
örnekleme süresiANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog
DI: 0,25 ms gizli
Dijital giriş gerilimi24 V DC için lojik
24 V DC için güvenlik
Dijital giriş lojiğiPozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
yanıt süresi<= 5 ms STO_A grubu, STO_B grubu
Dijital çıkış sayısı5
Dijital çıkış tipiLojik çikislar (DO)24 V DC
Dijital çıkış gerilimi<= 30 V DC
Dijital çıkış lojiğiPozitif veya negatif (DO) 'e uygunEN/IEC 61131-2
kontak sıçrama süresi<= 1 ms için STO_A grubu, STO_B grubu
0,25 µs...1,5 ms için DI
frenleme akımı50 mA
analog giriş sayısı2
çıkışta yanıt süresi250 µs (DO) için gizli çikislar
mutlak doğruluk hatası< +/- % 0,5
doğrusallık hatası< +/- % 0,1
analog giriş tipiANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bit
kontrol sinyali tipiServo motor enkoder geri beslemesi
Darbeli çıkış (PTO) RS422 <500 kHz <100 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m
Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m
Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
koruma tipiTers polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
güvenlik fonksiyonuSTO (güvenli tork kapatma), entegre
güvenlik seviyesiSIL 3 'e uygunEN/IEC 61508
PL = e 'e uygunISO 13849-1
haberleşme arayüzüModbus, entegre
konnektörün tipiRJ45 (CN7 etiketli) için Modbus
commissioning port2 telli RS485 çoklu priz için Modbus
iletim hızı9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus
adreslerin sayısı1…247 için Modbus
durum LED'i1 LED (kırmızı) servo sürücü gerilimi
sinyalleme fonksiyonuHataların ekranı 7 segment
İşaretlemeCE
Çalışma konumuDikey +/- 10 derece
ürün uyumluluğuServo motor BMH (70 mm, 1 motor yigini)
Servo motor BMH (70 mm, 2 motor yigini)
Servo motor BMH (100 mm, 1 motor yigini)
Servo motor BSH (70 mm, 1 motor yigini)
Servo motor BSH (70 mm, 2 motor yigini)
Servo motor BMH (70 mm, 3 motor yigini)
Servo motor BSH (55 mm, 3 motor yigini)
Servo motor BSH (70 mm, 3 motor yigini)
Servo motor BSH (100 mm, 1 motor yigini)
Genişlik48 mm
Yükseklik270 mm
Derinlik237 mm
Ürün ağırlığı1,8 kg
Ortam
elektromanyetik uyumlulukIletimli EMC, sınıf A grup 1 'e uygunEN 55011
Iletimli EMC, sınıf A grup 2 'e uygunEN 55011
Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3
Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3
Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3
Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3
1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4
Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011
Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3
StandartlarEN/IEC 61800-5-1
EN/IEC 61800-3
Ürün sertifikalarıUL
TÜV
CSA
IP koruma derecesiIP20 'e uygunEN/IEC 60529
IP20 'e uygunEN/IEC 61800-5-1
titreşim direnci1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6
darbe dayanımı15 gn için 11 ms 'e uygunEN/IEC 60028-2-27
kirletme derecesi2 'e uygunEN/IEC 61800-5-1
çevresel özellikSınıf 3C1 'e uygunIEC 60721-3-3
bağıl nemSınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3
çalışma için ortam hava sıcaklığı0…50 °C 'e uygunUL
Depolama ortam koşulları-25…70 °C
soğutmanın tipiEntegre fan
çalışma yüksekliği<= 1000 m olmadan
> 1000...3000 m koşullarla
Paketleme üniteleri
Unit Type of Package 1PCE
Number of Units in Package 11
Ürün Filtreleri
Barkod:3606480076664
Tedarikçi Ürün Kodu:LXM32CD18M2
