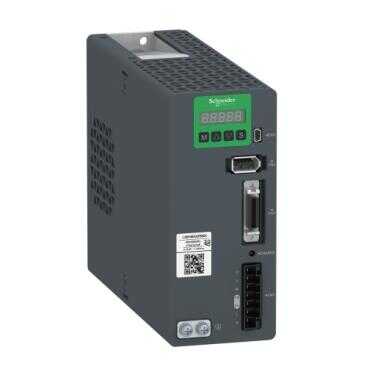

Gelince Sizi Arayalım| Ürün serisi | Easy Lexium 16 |
|---|---|
| Ürün ya da bileşen tipi | Hareket servo sürücü |
| Ürün grubu | LXM16D |
| sürücü biçimi | Compact housing |
| hat akımı | 7,9 A, THDI 166,7 % -de 220 V, monofaze |
| fazların ağ sayısı | Monofaze |
|---|---|
| [Us] nominal besleme gerilimi | 220 V (- 15...10 %) için monofaze |
| besleme gerilimi limitleri | 200…240 V monofaze |
| besleme frekansı | 50/60 Hz - 5...5 % |
| Şebeke frekansı | 47,5...63 Hz |
| sürekli çıkış akımı | 5,1 A |
| çıkış akımı 3s tepe | 20 A -de 220 V |
| sürekli güç | 750 W -de 220 V |
| nominal güç | 0,75 kW -de 220 V 8 kHz |
| anahtarlama frekansı | 8 kHz |
| aşırı gerilim kategorisi | III |
| maximum leakage current | 3,5 mA |
| çıkış gerilimi | <= güç besleme gerilimi |
| elektrik yalıtımı | Güç ve kontrol arasında |
| kablonun tipi | 1 ekranlı bükülmüş çift 0…40 °C) |
| elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm², AWG 24...AWG 12 (L, N, P+, PB, U, V, W) |
| sıkma torku | PE (toprak): 1,4 N.m |
| Dijital giriş sayısı | 6 programlanabilir (CN1) 2 pulse train input (PTI) (CN1) |
| Dijital giriş gerilimi | 24 V DC için lojik |
| Dijital giriş lojiği | Pozitif veya negatif (CN1) |
| Dijital çıkış sayısı | 3 3 |
| Dijital çıkış tipi | Lojik (CN1) -de 12...24 V DC Pulse train output (PTO) (CN1) |
| Dijital çıkış gerilimi | 12...24 V DC |
| Dijital çıkış lojiği | Blok (CN1) |
| kontrol sinyali tipi | Servo motor enkoder geri beslemesi CN2 |
| koruma tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Ters polariteye karşı: çıkış sinyali Aşırı akım: motor and driver Aşırı gerilim: driver Düşük gerilim: driver Aşırı ısınma: driver Aşırı yük: motor and driver Aşırı hız: motor |
| fiziksel arayüz | Mini-B USB için Modbus Seri hat bağımlı |
| durum LED'i | 1 LED (kırmızı) charge |
| sinyalleme fonksiyonu | Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi |
| İşaretleme | CE |
| soğutmanın tipi | Fan |
| Çalışma konumu | Dikey |
| ürün uyumluluğu | Servo motor BCH16 (80 mm, 1 motor yigini) |
| Genişlik | 65 mm |
| Yükseklik | 150 mm |
| Derinlik | 185,2 mm |
| Ürün ağırlığı | 1,5 kg |
| EMC filtresi | EMC filtresi olmadan |
|---|---|
| elektromanyetik uyumluluk | Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3 |
| Standartlar | EN/IEC 61800-5-1 |
| Ürün sertifikaları | CE |
| IP koruma derecesi | IP20 |
| titreşim direnci | 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 |
| darbe dayanımı | 10 gn, tip l 'e uygunIEC 60721-3-3 |
| bağıl nem | 5…95 % yoğuşmasız |
| çalışma için ortam hava sıcaklığı | 0…40 °C (olmadan) 40…55 °C (değer kaybı faktörü ile) |
| Depolama ortam koşulları | -40…70 °C |
| çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m akım değer kaybı ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 20,5 cm |
| Package 1 Width | 24 cm |
| Package 1 Length | 11 cm |
| Package 1 Weight | 1,6 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 7 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 11,96 kg |
| Garanti | 18 ay |
|---|
