Gelince Sizi Arayalım| seri | EasyPact |
|---|---|

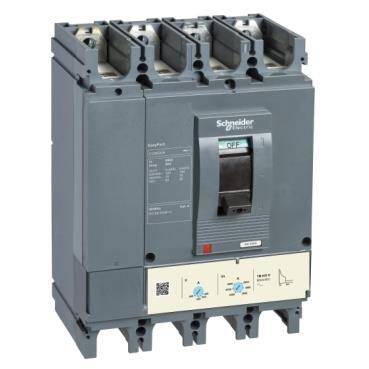

| ürün adı | EasyPact CVS |
| Ürün grubu | CVS630F |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 4P |
| korumalı kutup açıklaması | 4d 3d + N/2 3d |
| Earth leakage protection (Vigi add on) | Yok |
| [In] nominal akım | 630 A -de 40 °C |
| Şebeke tipi | AC |
| kullanım kategorisi | Kategori A |
| [Icu] Breaking capacity | 40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| açma birimi adı | ETS 2.3 |
| açma birimi teknolojisi | Elektronik |
| açma birimi derecesi | 630 A -de 40 °C |
| Koruma türü | Aşırı yük koruma (uzun süreli) Anlık kısa devre koruması Kısa süreli kısa devre koruması |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunEN/IEC 60947-2 |
|---|---|
| Şebeke frekansı | 50/60 Hz |
| derece kodu | F |
| [Ics] nominal hizmet kesme kapasitesi | 40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 23 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| nötr konum | Sol |
| Mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | 4000 cycles 415 V In 'e uygunIEC 60947-2 |
| açma birimi koruma fonksiyonları | LSoI |
| Kontrol tipi | Geçiş |
| nötr koruma ayarı | 1 x Ir (4d) 0,5 x Ir (3d + N/2) |
| uzun süreli açma ayar tipi lr | Ayarlanabilir 9 ayar |
| uzun süreli açma ayar aralığı | 250...630 A |
| uzun süreli gecikme ayarı tipi | Sabit |
| [tr] uzun süreli gecikme ayari | 5,5 s -de 7,2 x Ir 8 s -de 6 x Ir 200 s -de 1,5 x Ir |
| termik bellek | Evet |
| kısa süreli açma ayarı tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] kısa süreli açma ayarı aralığı | 1.5...10 x Ir |
| kısa süreli gecikme ayarı tipi | Sabit |
| anlık açma ayar tipi li | Sabit |
| anlık açma ayar aralığı | 11 x In |
| kontak konum göstergesi | Evet |
| Montaj Tipi | Sabit |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantılar - terminaller | Vidalı bağlantı |
| bağlantı aralığı | 45 mm |
| uyumluluk kodu | CVS630 |
| Genişlik | 185 mm |
| Derinlik | 110 mm |
| Yükseklik | 255 mm |
| Ürün ağırlığı | 7,1 kg |
| Standartlar | EN 60947-2 IEC 60947-2 |
|---|---|
| Ürün sertifikaları | GOST IEC |
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,5 cm |
| Package 1 Width | 20,5 cm |
| Package 1 Length | 29 cm |
| Package 1 Weight | 8,23 kg |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 23 cm |
| Package 2 Width | 38 cm |
| Package 2 Length | 49,5 cm |
| Package 2 Weight | 24,69 kg |
| Unit Type of Package 3 | PAL |
| Number of Units in Package 3 | 24 |
| Package 3 Height | 107,2 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 204,72 kg |
| Garanti | 18 months |
|---|
