Ana
| seri |
EasyPact |
| ürün adı |

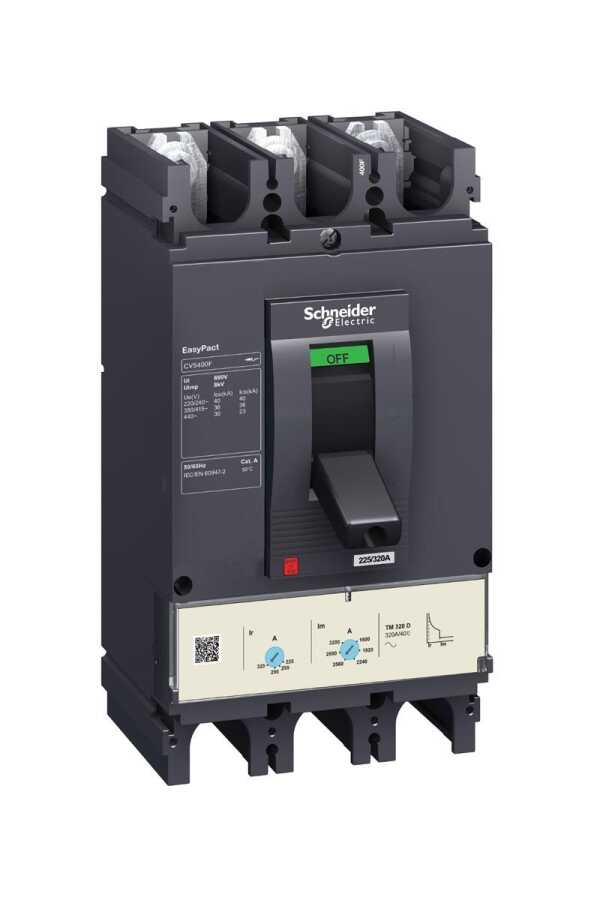

EasyPact CVS |
| Ürün grubu |
CVS400F |
| Ürün ya da bileşen tipi |
Devre kesici |
| cihaz uygulaması |
Dağıtım |
| Kutup tanımı |
3P |
| korumalı kutup açıklaması |
3d |
| Earth leakage protection (Vigi add on) |
Yok |
| [In] nominal akım |
320 A -de 40 °C |
| Şebeke tipi |
AC |
| kullanım kategorisi |
Kategori A |
| [Icu] Breaking capacity |
40 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| açma birimi adı |
TM-D |
| açma birimi teknolojisi |
Termik Manyetik |
| açma birimi derecesi |
320 A -de 40 °C |
| Koruma türü |
Aşırı yük koruma (termik)
Kısa devre koruması (manyetik) |
Tamamlayıcı
| [Uimp] nominal darbe dayanım voltajı |
8 kV 'e uygunEN/IEC 60947-2 |
| Şebeke frekansı |
50/60 Hz |
| derece kodu |
F |
| [Ics] nominal hizmet kesme kapasitesi |
40 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
23 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık |
15000 cycles |
| elektrik dayanıklılığı |
6000 cycles 415 V In 'e uygunIEC 60947-2 |
| Kontrol tipi |
Geçiş |
| Termik Koruma Ayar Aralığı |
224…320 A |
| uzun süreli açma ayar tipi lr |
Ayarlanabilir |
| uzun süreli açma ayar aralığı |
0,7...1 x In |
| uzun süreli gecikme ayarı tipi |
Sabit |
| anlık açma ayar tipi li |
Ayarlanabilir |
| anlık açma ayar aralığı |
5...10 x In |
| kontak konum göstergesi |
Evet |
| Montaj Tipi |
Sabit |
| montaj desteği |
Arka plaka |
| üst bağlantı |
Ön |
| aşağı bağlantı |
Ön |
| bağlantılar - terminaller |
Vidalı bağlantı |
| bağlantı aralığı |
45 mm |
| uyumluluk kodu |
CVS400 |
| Genişlik |
140 mm |
| Derinlik |
110 mm |
| Yükseklik |
255 mm |
| Ürün ağırlığı |
4,7 kg |
Ortam
| Standartlar |
EN 60947-2
IEC 60947-2 |
| Ürün sertifikaları |
GOST
IEC |
| elektrikli şok koruma sınıfı |
Sınıf II |
| kirletme derecesi |
3 'e uygunIEC 60664-1 |
| IP koruma derecesi |
IP40 |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-50…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
29,0 cm |
| Package 1 Width |
15,0 cm |
| Package 1 Length |
15,5 cm |
| Package 1 Weight |
4,824 kg |
Sözleşme garantisi
| Garanti |
18 months |
