Gelince Sizi Arayalım| seri | Compact |
|---|---|
| Ürün serisi | ComPact NSX400...630 |
| Ürün grubu | NSX400N |
| Ürün ya da bileşen tipi | Temel çerçeve |
| cihaz uygulaması | Dağıtım |

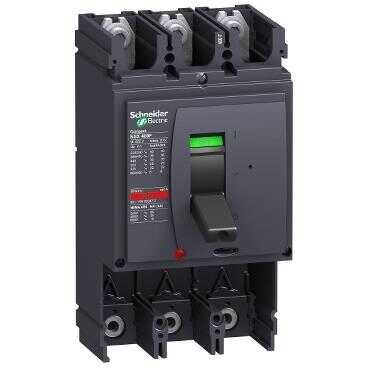

| devre kesici adı | Compact NSX400N |
| Number of poles | 3P |
| [In] nominal akım | 400 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 480 V AC 50/60 Hz 'e uygunUL 508 50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 42 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performance level | N 50 kA 415 V AC |
| Kontrol tipi | Geçiş |
| Montaj Tipi | Sabit |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|---|---|
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 42 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| mekanik dayanıklılık | 15000 cycles 'e uygunIEC 60947-2 |
| elektrik dayanıklılığı | 12000 cycles 440 V AC 50/60 Hz In/2 'e uygunIEC 60947-2 3000 cycles 690 V AC 50/60 Hz In 'e uygunIEC 60947-2 6000 cycles 440 V AC 50/60 Hz In 'e uygunIEC 60947-2 6000 cycles 690 V AC 50/60 Hz In/2 'e uygunIEC 60947-2 |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 45 mm |
| Koruma türü | Koruma olmadan |
| Width (W) | 140 mm |
| Height (H) | 255 mm |
| Depth (D) | 110 mm |
| Standartlar | EN/IEC 60947-2 UL 508 |
|---|---|
| Ürün sertifikaları | CSA UL |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,0 cm |
| Package 1 Width | 15,7 cm |
| Package 1 Length | 29,0 cm |
| Package 1 Weight | 4,4 kg |
| Unit Type of Package 2 | P12 |
| Number of Units in Package 2 | 36 |
| Package 2 Height | 50,0 cm |
| Package 2 Width | 80,0 cm |
| Package 2 Length | 120,0 cm |
| Package 2 Weight | 171,624 kg |
| Garanti | 18 months |
|---|
