Ana
| seri |
Easy9 |
| cihaz uygulaması |
Dağıtım |
| Ürün ya da bileşen tipi |

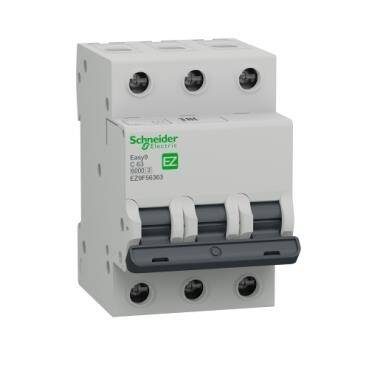

Minyatür devre kesici |
| Ürün grubu |
Easy9 MCB |
| Poles |
3P |
| korumalı kutupların sayısı |
3 |
| [In] nominal akım |
63 A |
| Şebeke tipi |
AC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| kesme kapasitesi |
10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60898-1 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
220 V AC 50/60 Hz
400 V AC 50/60 Hz |
| manyetik açma limiti |
5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi |
6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunIEC 60898-1 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
Olmadan |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
6 |
| Yükseklik |
81 mm |
| Genişlik |
54 mm |
| Derinlik |
66,5 mm |
| renk |
Gri (RAL 7035) |
| Mekanik dayanıklılık |
10000 cycles |
| elektrik dayanıklılığı |
4000 cycles |
| bağlantılar - terminaller |
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert |
| sıkma torku |
3,5 N.m üst veya alt |
| toprak kaçağı koruması |
Yok |
Ortam
| Standartlar |
IEC 60898-1 |
| Ürün sertifikaları |
CE
VDE |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| kirletme derecesi |
2 |
| tropik iklim |
2 |
| bağıl nem |
95 % -de -5…60 °C |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
380,0 g |
| Paket 1 Yükseklik |
7,5 cm |
| Paket 1 genişliği |
5,3 cm |
| Paket 1 Uzunluk |
8,5 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
384 |
| Paket 2 Ağırlığı |
161,1 kg |
| Paket 2 Yükseklik |
20,0 cm |
| Paket 2 genişliği |
60,0 cm |
| Paket 2 Uzunluk |
80,0 cm |
| Birim paket türü 3 |
BB1 |
| Paketteki birim sayısı 3 |
4 |
| Paket 3 Ağırlığı |
1,536 kg |
| Paket 3 Yükseklik |
7,8 cm |
| Paket 3 genişliği |
8,8 cm |
| Paket 3 Uzunluk |
22,6 cm |
Sözleşme garantisi
| Garanti |
18 ay |
