Ana
| seri |
Easy9 |
| cihaz uygulaması |
Dağıtım |
| Ürün ya da bileşen tipi |

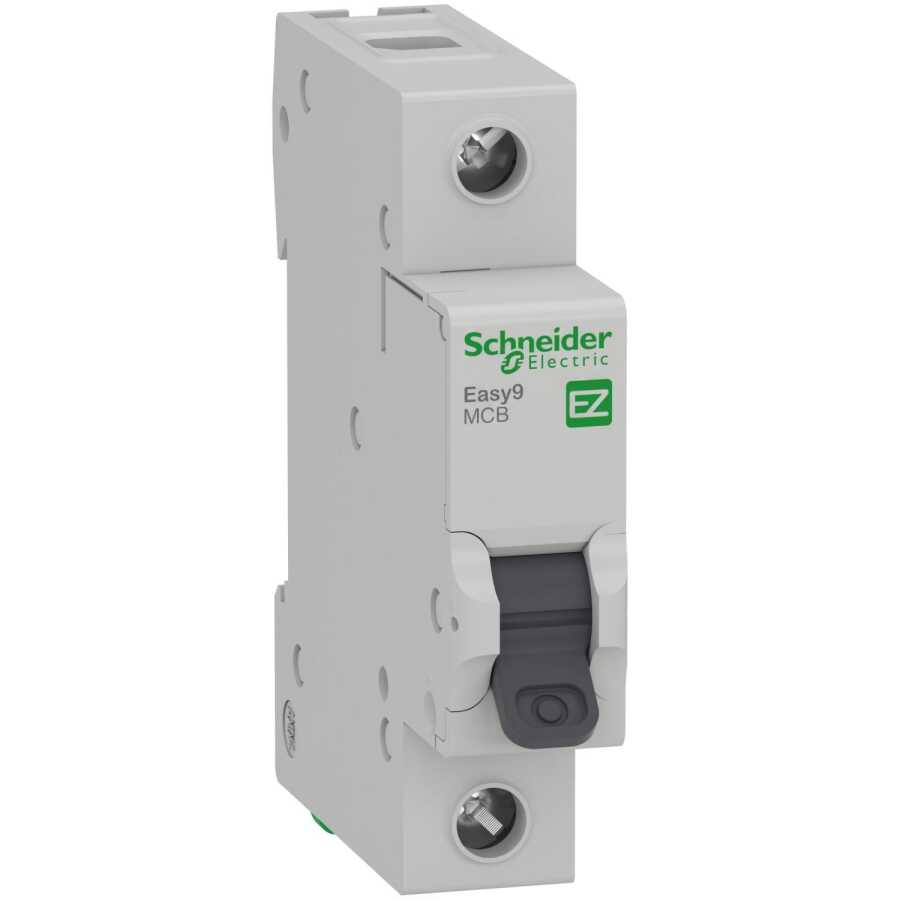

Minyatür devre kesici |
| Ürün grubu |
Easy9 MCB |
| Poles |
1P |
| korumalı kutupların sayısı |
1 |
| [In] nominal akım |
25 A |
| Şebeke tipi |
AC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
B |
| kesme kapasitesi |
6000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60898-1 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
230 V AC 50/60 Hz |
| manyetik açma limiti |
3...5 x In |
| [Ics] nominal hizmet kesme kapasitesi |
6 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunIEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunIEC 60898-1 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
Olmadan |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
2 |
| Yükseklik |
81 mm |
| Genişlik |
18 mm |
| Derinlik |
66,5 mm |
| renk |
Gri (RAL 7035) |
| Mekanik dayanıklılık |
10000 cycles |
| elektrik dayanıklılığı |
4000 cycles |
| bağlantılar - terminaller |
Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
| sıkma torku |
2 N.m üst veya alt |
Ortam
| Standartlar |
IEC 60898-1 |
| Ürün sertifikaları |
CE
VDE |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 |
| kirletme derecesi |
2 |
| tropik iklim |
2 |
| bağıl nem |
95 % -de -5…60 °C |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Weight |
108,0 g |
| Package 1 Height |
7,4 cm |
| Package 1 Width |
1,8 cm |
| Package 1 Length |
8,5 cm |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
144 |
| Package 2 Weight |
15,552 kg |
| Package 2 Height |
30 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Unit Type of Package 3 |
P12 |
| Number of Units in Package 3 |
2304 |
| Package 3 Weight |
301775 g |
| Package 3 Height |
750 mm |
| Package 3 Width |
1200 mm |
| Package 3 Length |
800 mm |
Sözleşme garantisi
| Garanti |
18 ay |
