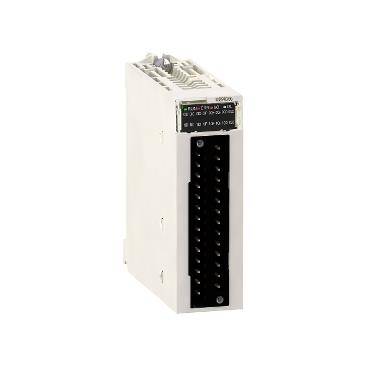

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | PTO modülü |
| kanalların sayısı | 2 |
| girişlerin sayısı | 4 |
| Dijital giriş tipi | Akım bloğu evet kaynak giriş 'e uygunIEC 61131-2 tip 3 Akım bloğu evet yakınlık girişi ve limit anahtar girişi 'e uygunIEC 61131-2 tip 3 Akım bloğu veya kaynağı sayaç yerinde girişi 'e uygunIEC 61131-2 tip 3 Akım bloğu veya kaynağı sürücü hazır, acil giriş 'e uygunIEC 61131-2 tip 3 |
| giriş uyumluluğu | 2 telli/3 telli yakınlık sensörü 19,2…30 V 'e uygunIEC 947-5-2 |
| çıkış uyumluluğu | Sinyal dönüştürücü (USIC) RS422, 7 mA girişi Kaynak girişi, 5 V - 24 V |
| çıkış frekansı | 200 kHz <0,5 m USIC ve VW3M8210R05 ile 100 kHz <5 m with the normal source input circuit 200 kHz <10 m with the RS422 compatible circuits |
| çalışma eşiği | > 12 V hata besleme gerilimi yok > 8 V hata besleme gerilimi |
|---|---|
| giriş gerilimi | 24 V DC |
| giriş akımı | 4,3 mA |
| gerilim durumu 1 garantili | >= 11 V |
| akım tüketimi | 35 mA -de 24 V DC ön aktüatör 150 mA -de 3,3 V DC tipik 200 mA -de 3,3 V DC maksimum |
| mevcut durum "1" garantili | >= 2 mA |
| gerilim durumu 0 garantili | 5 V |
| mevcut durum "0" garantili | <= 1.5 mA |
| yanıt süresi | < 200 µs konumu tamamlanmış giriş ve sürücüsü hazır giriş için < 60 µs kaynak giriş ve yakınlık girişi için |
| çıkışların sayısı | 1 darbe çıkışı 2 yardımcı çıkış |
| ön aktüatör gerilimi algılama eşiği | < 8 V ön aktüatör gerilimi hatası yardımcı çıkış < 8 V hatasız ön aktüatör gerilimi yardımcı çıkış > 14 V ön aktüatör gerilimi hatası darbe çıkışı > 14 V hatasız ön aktüatör gerilimi darbe çıkışı |
| çıkış gerilimi | 24 V DC |
| çıkış gerilimi limitleri | 19...30 V |
| Dijital çıkış akımı | 50 mA |
| kanal başına akım | 0,4 A |
| Maximum leakage current | 0,05 mA 0 durumunda |
| [Ures] rezidüel gerilim | 0,15 V 1 durumunda |
| çıkışta yanıt süresi | 1,2...1,5 msn görünümde 1,2...1,5 msn ortadan kaybolmada |
| ohm cinsinden yük empedansı | 15000 Ohm |
| çıkış aşırı yük koruması | Akım sınırlayıcı ve elektronik devre kesici ile |
| çıkış kısa devre koruması | Akım sınırlayıcı ve elektronik devre kesici ile |
| ters polarite koruması | Ters montaj diyotu ile çıkışta Entegre girişte |
| kanallar arasındaki yalıtım | Yalıtımsız |
| birn ve iknc arasındaki yalıtım | 1500 Vrms |
| yalıtım direnci | > 10 MOhm |
| yerel sinyalleme | Modül çalışıyor (RUN): 1 LED (yeşil) Harici hata (G/Ç): 1 LED (kırmızı) Iç hata, modül hatası (ERR): 1 LED (kırmızı) Indirme (DL): 1 LED (yeşil) Kanal durumu (CH00): 8 LED (yeşil) Kanal durumu (CH01): 8 LED (yeşil) |
| elektrikli bağlantı | 2 konnektörile 28 pim |
| modül biçimi | Standart |
| ürün sertifikaları | CE UL CSA RCM EAC Deniz Ticareti ATEX zone 2/22 IECEx zone 2/22 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
|---|---|
| değer kaybı faktörü | Without |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2014/34/EU - ATEX directive |
| standartlar | EN/IEC 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G EN/IEC 60079-0 |
| çevresel özellik | Tehlikeli konum sınıf I bölüm 2 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,400 cm |
| Package 1 Width | 11,500 cm |
| Package 1 Length | 11,700 cm |
| Package 1 Weight | 147,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,527 kg |
| Garanti | 18 months |
|---|
