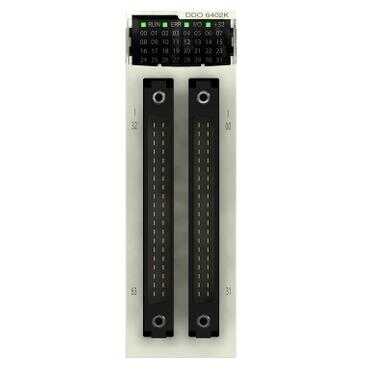

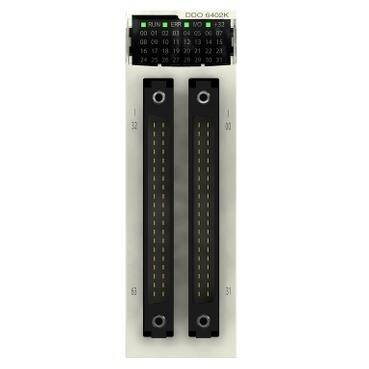

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Dijital çıkış modülü |
| Dijital çıkış sayısı | 64 'e uygunEN/IEC 61131-2 |
| Dijital çıkış tipi | Solid state |
| Dijital çıkış lojiği | Pozitif |
| Dijital çıkış gerilimi | 24 V 19...30 V DC |
| Dijital çıkış akımı | 0.1 A |
| kanal başına akım | 0,125 A |
|---|---|
| maximum current per module | 6,4 A |
| yalıtım direnci | > 10 MOhm 500 V DC |
| W cinsinden güç dağılımı | 6,85 W |
| çıkışta yanıt süresi | 1,2 msn |
| paralel çıkışlar | Evet: 3 maksimum |
| tipik akım tüketimi | 160 mA -de 3,3 V DC |
| MTBF güvenilirliği | 159924 H |
| koruma tipi | Harici sigorta ters polarite koruması kısa devre koruması aşırı yük koruması aşırı gerilim koruması |
| çıkış aşırı yük koruması | Akım sınırlayıcı ile Elektronik devre kesici ile 0,125 A < Id < 0,185 A |
| çıkış aşırı gerilim koruması | Transil diyot ile |
| çıkış kısa devre koruması | 2 A harici sigorta ile |
| ters polarite koruması | Ters montaj diyotu |
| gerilim algılama eşiği | < 14 V DC ön aktüatör hata > 18 V DC ön aktüatör 0 durumunda |
| maximum tungsten load | 1,2 W |
| anahtarlama frekansı | 0,5/LI² Hz |
| Maximum overload time | 15 ms |
| ohm cinsinden yük empedansı | >= 220 Ohm |
| durum LED'i | 1 LED (yeşil) +32 kanal gösterge 1 LED (yeşil) modül çalışıyor (RUN) Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) modül hatası (ERR) 1 LED (kırmızı) modül G/Ç |
| Ürün ağırlığı | 0,15 kg |
| IP koruma derecesi | IP20 |
|---|---|
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| dielektrik gücü | 1500 V AC -de 50/60 Hz 1 dakika, çıkış/topraklama 1500 V AC -de 50/60 Hz 1 dakika, çıkış/iç lojik 500 V DC 1 dakika, kanal grubunun arasında |
| titreşim direnci | 3 gn |
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,45 cm |
| Package 1 Width | 10,793 cm |
| Package 1 Length | 11,288 cm |
| Package 1 Weight | 201,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,5 kg |
| Garanti | 18 months |
|---|
