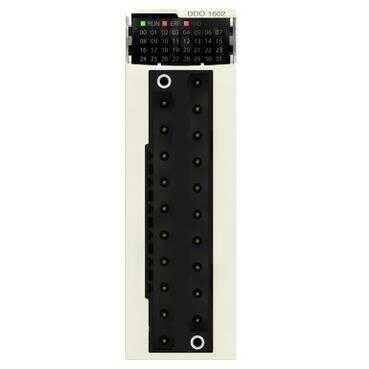

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Dijital çıkış modülü |
| Dijital çıkış sayısı | 16 'e uygunEN/IEC 61131-2 |
| Dijital çıkış tipi | Solid state |
| Dijital çıkış lojiği | Pozitif |
| Dijital çıkış gerilimi | 24 V 19...30 V DC |
| Dijital çıkış akımı | 0.5 A |
| kanal başına akım | 0,625 A |
|---|---|
| Maximum current per module | 10 A |
| Maximum leakage current | 0,5 mA at state 0 |
| Maximum voltage drop | <1,2 V 1 durumunda |
| yalıtım direnci | > 10 MOhm 500 V DC |
| W cinsinden güç dağılımı | 4 W |
| çıkışta yanıt süresi | 1,2 msn |
| paralel çıkışlar | Evet: 2 maksimum |
| tipik akım tüketimi | 79 mA -de 3,3 V DC |
| MTBF güvenilirliği | 410000 H |
| koruma tipi | Harici sigorta ters polarite koruması kısa devre koruması aşırı yük koruması aşırı gerilim koruması |
| çıkış aşırı yük koruması | Elektronik devre kesici ile 1,5 In < Id < 2 In Akım sınırlayıcı ile |
| çıkış aşırı gerilim koruması | Transil diyot ile |
| çıkış kısa devre koruması | 2 A harici sigorta ile |
| ters polarite koruması | Ters montaj diyotu |
| gerilim algılama eşiği | < 14 V DC ön aktüatör hata > 18 V DC ön aktüatör 0 durumunda |
| Maximum tungsten load | 6 W |
| anahtarlama frekansı | 0,5/LI² Hz |
| ohm cinsinden yük empedansı | > 48 Ohm |
| durum LED'i | 1 LED (yeşil) modül çalışıyor (RUN) Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) modül hatası (ERR) 1 LED (kırmızı) modül G/Ç |
| Ürün ağırlığı | 0,12 kg |
| IP koruma derecesi | IP20 |
|---|---|
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| dielektrik gücü | 1500 V AC -de 50/60 Hz 1 dakika, çıkış/topraklama 1500 V AC -de 50/60 Hz 1 dakika, çıkış/iç lojik |
| titreşim direnci | 3 gn |
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,56 cm |
| Package 1 Width | 11,096 cm |
| Package 1 Length | 11,759 cm |
| Package 1 Weight | 160,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,04 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 240 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 60,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 59 kg |
| Garanti | 18 months |
|---|
