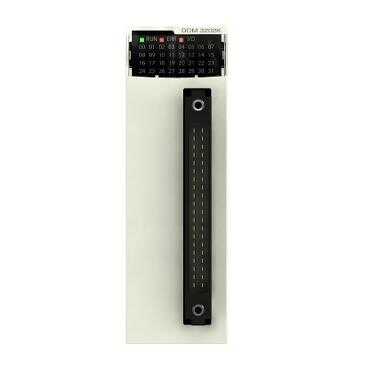

Gelince Sizi Arayalım| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Dijital G/Ç modülü |
| Dijital giriş sayısı | 16 |
| giriş tipi | Akım bloğu (lojik pozitif) |
| Dijital giriş gerilimi | 24 V DC, ayrık giriş lojiği: pozitif |
| Dijital giriş akımı | 2,5 mA |
| Dijital çıkış sayısı | 16 |
| Dijital çıkış tipi | Solid state |
| Dijital çıkış gerilimi | 24 V 19...30 V DC |
| Dijital çıkış akımı | 0.1 A |
| giriş uyumluluğu | 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 60947-5-2 2 telli/3 telli yakınlık sensörleri ile 'e uygunIEC 61131-2 Tip 1 |
|---|---|
| Sensor power supply | 19...30 V |
| Current state 1 guaranteed | >= 2 mA |
| Current state 0 guaranteed | <= 0.5 mA |
| kanal başına akım | 0,125 A |
| Maximum current per module | 3,2 A |
| Maximum leakage current | 0,1 mA at state 0 |
| Maximum voltage drop | <1,5 V 1 durumunda |
| giriş empedansı | 9600 Ohm |
| yalıtım direnci | > 10 MOhm 500 V DC |
| W cinsinden güç dağılımı | 4 W |
| DC typical response time | 4 ms |
| DC maximum response time | 7 ms |
| çıkışta yanıt süresi | 1,2 msn |
| paralel çıkışlar | Evet: 3 maksimum |
| tipik akım tüketimi | 69 mA -de 24 V DC 125 mA -de 3,3 V DC |
| akım tüketimi | <= 104 mA -de 24 V DC <= 166 mA -de 3,3 V DC |
| MTBF güvenilirliği | 430000 H |
| koruma tipi | Her giriş kanalı grubu için 1 harici sigorta0,5 A hızlı çalışan çıkışta aşırı gerilim koruması girişte ters polarite koruması çıkışta ters polarite koruması |
| çıkış aşırı yük koruması | Elektronik devre kesici ile 0,125 A < Id < 0,185 A Akım sınırlayıcı ile |
| çıkış aşırı gerilim koruması | Transil diyot ile |
| çıkış kısa devre koruması | 2 A harici sigorta ile |
| ters polarite koruması | Ters montaj diyotu |
| gerilim algılama eşiği | < 14 V DC ön aktüatör hata < 14 V DC sensör hata > 18 V DC ön aktüatör OK > 18 V DC sensör OK |
| Maximum tungsten load | 1,2 W |
| anahtarlama frekansı | 0,5/LI² Hz |
| Maximum overload time | 15 ms |
| ohm cinsinden yük empedansı | <= 220 Ohm |
| durum LED'i | 1 LED (yeşil) modül çalışıyor (RUN) Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) modül hatası (ERR) 1 LED (kırmızı) modül G/Ç |
| Ürün ağırlığı | 0,11 kg |
| IP koruma derecesi | IP20 |
|---|---|
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| dielektrik gücü | 1500 V AC -de 50/60 Hz 1 dakika, çıkış/topraklama 1500 V AC -de 50/60 Hz 1 dakika, çıkış/iç lojik 1500 V AC -de 50/60 Hz 1 dakika, birincil/ikincil 500 V DC 1 dakika, giriş ve çıkış grubunun arasında |
| titreşim direnci | 3 gn |
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,500 cm |
| Package 1 Length | 11,700 cm |
| Package 1 Weight | 134,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,355 kg |
| Garanti | 18 months |
|---|
