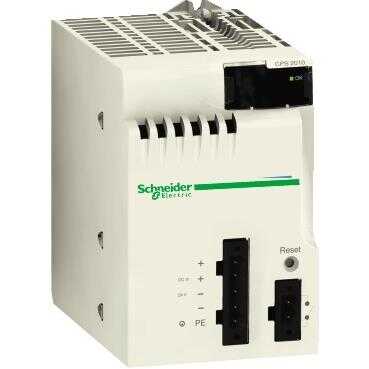

M340 - 24 V DC - 16,8 W
| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Güç besleme modülü |
| backplane compatibility | BMEXBP..02 ile uyumlu değil |
| birincil gerilim | 24 V yalıtımlı |
| besleme devresi tipi | DC |
| ikincil güç | 16,8 W 24 V DC G/Ç modülü güç besleme ve işlemcisi 8,3 W 3,3 V DC G/Ç modülü lojik güç besleme |
| birincil gerilim limiti | 18...31.2 V |
|---|---|
| giriş akımı | 1 A 24 V |
| kalkış akımı | 30 A 24 V |
| I²t, aktivasyonda | 0,6 A².s 24 V |
| It, aktivasyonda | 0,15 A.s 24 V |
| MTBF güvenilirliği | 4886000 H |
| koruma tipi | Iç sigorta erişilebilir değil için birincil devre Aşırı yük koruması için ikincil devre, 24 V sensör güç beslemesi Aşırı gerilim koruması için ikincil devre, 24 V sensör güç beslemesi Kısa devre koruması için ikincil devre, 24 V sensör güç beslemesi |
| ikincil gerilimde akım | 0,7 A 24 V DC G/Ç modülü güç besleme ve işlemcisi 2,5 A 3,3 V DC G/Ç modülü lojik güç besleme |
| W cinsinden maksimum güç kaybı | 8,5 W |
| durum LED'i | 1 LED (yeşil) raf gerilimi OK |
| Kontrol tipi | SIFIRLAMA basmalı düğmesi soğuk yeniden başlatması |
| elektrikli bağlantı | 1 konnektör 2 pim(ler)alarm rölesi 1 konnektör 5 pim(ler)hat besleme, koruyucu toprak, 24 V DC giriş sensörü |
| Maximum cable distance between devices | 20 m güç besleme kablosu bakır 1,5 mm² 30 m güç besleme kablosu bakır 2,5 mm² |
| yalıtım direnci | >= 10 MOhm birincil/topraklama >= 10 MOhm birincil/ikincil |
| Ürün ağırlığı | 0,29 kg |
| mikro kırılmalara bağışıklık | 1 ms |
|---|---|
| dielektrik gücü | 1500 V birincil/topraklama 1500 V birincil/ikincil |
| titreşim direnci | 3 gn |
| darbe dayanımı | 30 gn |
| IP koruma derecesi | IP20 |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| koruyucu bakım | TC |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 13,238 cm |
| Package 1 Width | 15,451 cm |
| Package 1 Length | 15,597 cm |
| Package 1 Weight | 420,0 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 6,31 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 48 |
| Package 3 Height | 75 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 32 kg |
| Garanti | 18 months |
|---|
