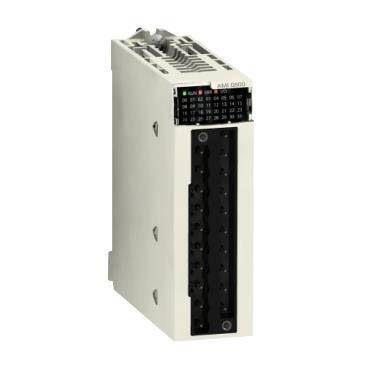

| Ürün serisi | Modicon X80 |
|---|---|
| Ürün ya da bileşen tipi | Analog giriş modülü |
| elektrikli bağlantı | 28 yol 1 konnektör |
| Isolation between channels | Yalıtımlı |
| giriş seviyesi | Yüksek seviye |
| analog giriş sayısı | 8 |
| analog giriş tipi | Akım +/- 20 mA Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim +/- 5 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V |
| analog/dijital dönüşümü | 16 bit |
|---|---|
| analog giriş çözünürlüğü | 15 bit + işaret |
| girişlerde izin verilen aşırı yük | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V +/- 30 mA +/- 20 mA |
| giriş empedansı | 10 MOhm in voltage mode 250 Ohm + 3.6...50 Ohm internal protective resistor in current mode |
| dahili dönüşüm direnci hassasiyeti | % 0,1 - 15 ppm/°C |
| filtrenin tipi | Birinci sıra dijital filtreleme |
| hızlı okuma döngü süresi | 1 ms + 1 ms x kullanılan kanal sayısı |
| nominal değer döngü süresi | 8 kanal için 9 msn |
| ölçüm hatası | Tam ölçeğin <= % 0,1'i +/- 10 V 0...60 °C Tam ölçeğin <= % 0,1'i +/- 5 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...10 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...5 V 0...60 °C Tam ölçeğin <= % 0,1'i 1...5 V 0...60 °C Tam ölçeğin <= % 0,3'ü +/- 20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 0...20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 4...20 mA 0...60 °C Tam ölçeğin % 0,15'i +/- 20 mA 25 °C Tam ölçeğin % 0,15'i 0...20 mA 25 °C Tam ölçeğin % 0,15'i 4...20 mA 25 °C Tam ölçeğin % 0,075'i +/- 10 V 25 °C Tam ölçeğin % 0,075'i 0...10 V 25 °C Tam ölçeğin % 0,075'i 0...5 V 25 °C Tam ölçeğin % 0,075'i 1...5 V 25 °C Tam ölçeğin % 0,075'i +/- 5 V 25 °C |
| sıcaklık sapması | 30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0...10 V 30 ppm/°C 0...5 V 30 ppm/°C 1...5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0...20 mA 50 ppm/°C 4...20 mA |
| Minimum crosstalk attenuation | 80 dB |
| EMI/RFI gürültü önleyici (100 kHz ila 10 MHz) | 80 dB |
| dijital değer biçimi | - 32768 to + 32767 in maximum user scale Varsayılan olarak +/- 10000 |
| yalıtım gerilimi | 300 V DC kanallar arasında 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında |
| ölçüm çözünürlüğü | 0,36 mV +/- 10 V 0,36 mV 0...10 V 0,36 mV 0...5 V 0,36 mV 1...5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0...20 mA 1,4 µA 4...20 mA |
| maksimum dönüşüm değeri | +/- 11,4 V +/- 10 V +/- 11,4 V 0...10 V +/- 11,4 V 0...5 V +/- 11,4 V 1...5 V 0...30 mA +/- 20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA 0...30 mA +/- 5 V |
| MTBF güvenilirliği | 900000 H |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| durum LED'i | 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç |
| Ürün ağırlığı | 0,165 kg |
| W cinsinden güç tüketimi | 1,06 W 24 V DC tipik 1,50 W 24 V DC maksimum 0,32 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum |
| titreşim direnci | 3 gn |
|---|---|
| darbe dayanımı | 30 gn |
| Depolama ortam koşulları | -40…85 °C |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| IP koruma derecesi | IP20 |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| Ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL |
| Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 12,000 cm |
| Package 1 Weight | 158,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 2,702 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 120 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 27,384 kg |
| Garanti | 18 months |
|---|
