Gelince Sizi Arayalım| seri | Acti9 |
|---|---|

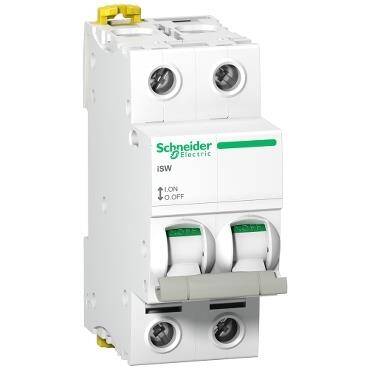

| ürün adı | Acti9 iSW |
| Ürün ya da bileşen tipi | Bağlantı kesici |
| Ürün grubu | İSW |
| cihaz uygulaması | Isolation Kontrol |
| Kutup tanımı | 2P |
| kullanım kategorisi | AC-22A |
| yalıtıma uygunluk | Evet |
| [Ie] nominal çalışma akımı | 40 A -de 415 V AC 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz |
| [Icm] nominal kısa devre kapama kapasitesi | 4,2 kA sadece yük ayırıcı |
| [Icw] nominal kısa süreli dayanma akımı | 1260 A |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| kontak konum göstergesi | Evet |
| Montaj Tipi | Sabit |
| montaj desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 4 |
| Yükseklik | 85 mm |
| Genişlik | 36 mm |
| Derinlik | 73 mm |
| Renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 15000 cycles |
| bağlantılar - terminaller | Tünel tipi terminaller (üst veya alt) - <= 1 x 50 mm² - sert Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - esnek Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - halkalı ve esnek |
| tel sıyırma uzunluğu | 9 mm |
| sıkma torku | 3,5 N.m |
| Standartlar | EN 60947-3 IEC 60947-3 |
|---|---|
| IP koruma derecesi | IP20 |
| kirletme derecesi | 3 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de 55 °C |
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,6 cm |
| Package 1 Width | 9,3 cm |
| Package 1 Length | 3,5 cm |
| Package 1 Weight | 168 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 3,3 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 20 cm |
| Package 2 Weight | 1,052 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 66 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 12,06 kg |
| Garanti | 18 months |
|---|
