Ana
| seri |
Acti 9 |
| ürün adı |

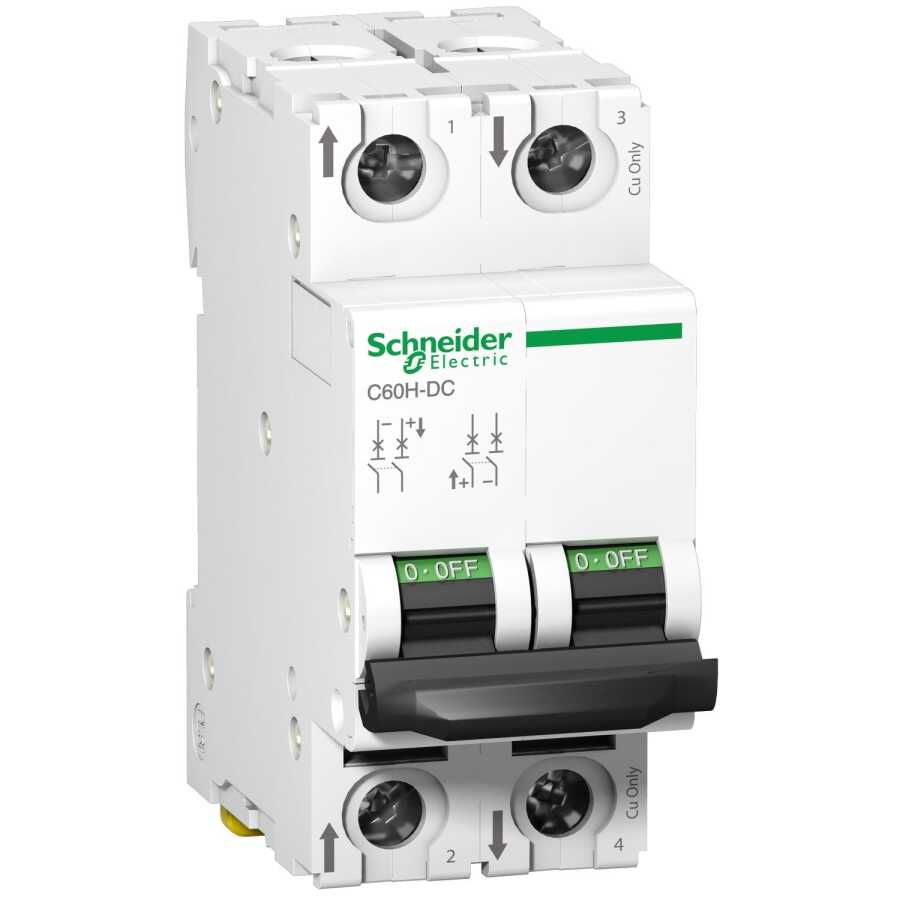

Acti9 C60H-DC |
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
| Ürün grubu |
C60H-DC |
| cihaz uygulaması |
Dağıtım |
| Kutup tanımı |
2P |
| korumalı kutupların sayısı |
2 |
| [In] nominal akım |
4 A -de 25 °C |
| Şebeke tipi |
DC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
C |
| kesme kapasitesi |
10 kA Icu -de 440 V DC 'e uygunEN 60947-2
10 kA Icu -de 440 V DC 'e uygunIEC 60947-2
6 kA Icu -de 500 V DC 'e uygunEN 60947-2
6 kA Icu -de 500 V DC 'e uygunIEC 60947-2
20 kA Icu -de 220 V DC 'e uygunGB 14048.2
20 kA Icu -de 220 V DC 'e uygunIEC 60947-2
20 kA Icu -de 250 V DC 'e uygunGB 14048.2
20 kA Icu -de 250 V DC 'e uygunIEC 60947-2 |
| kullanım kategorisi |
Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-2
Evet 'e uygunEN 60947-2 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
500 V DC |
| [Ics] nominal hizmet kesme kapasitesi |
15 kA 75 % 'e uygunEN 60947-2 - 220 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 220 V DC
15 kA 75 % 'e uygunEN 60947-2 - 250 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 250 V DC
4,5 kA 75 % 'e uygunEN 60947-2 - 500 V DC
4,5 kA 75 % 'e uygunIEC 60947-2 - 500 V DC
7,5 kA 75 % 'e uygunEN 60947-2 - 440 V DC
7,5 kA 75 % 'e uygunIEC 60947-2 - 440 V DC |
| [Ui] nominal yalıtım voltajı |
500 V DC 'e uygunIEC 60947-2
500 V DC 'e uygunEN 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
AÇIK/KAPALI göstergesi |
| Montaj Tipi |
Sabit |
| montaj desteği |
35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: standart |
| 9 mm vida adımı |
4 |
| Ürün ağırlığı |
0,256 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
3000 cycles 500 V DC
6000 cycles 500 V DC |
| kilitleme temini |
Kilitlenebilir |
| Kilitleme seçenekleri tanımı |
O konumunda |
| sıkma torku |
Güç devresi: 2,5 N.m üst veya alt |
| toprak kaçağı koruması |
Yok |
Ortam
| Standartlar |
EN 60947-2
IEC 60947-2 |
| kirletme derecesi |
3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi |
IV |
| tropik iklim |
2 'e uygunIEC 60068-2 |
| çalışma yüksekliği |
2000 m |
| çalışma için ortam hava sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
228,0 g |
| Paket 1 Yükseklik |
7,4 cm |
| Paket 1 genişliği |
3,6 cm |
| Paket 1 Uzunluk |
8,4 cm |
| Birim paket türü 2 |
BB1 |
| Paketteki birim sayısı 2 |
6 |
| Paket 2 Ağırlığı |
1,418 kg |
| Paket 2 Yükseklik |
2,87 cm |
| Paket 2 genişliği |
30,0 cm |
| Paket 2 Uzunluk |
20,0 cm |
| Birim paket türü 3 |
S03 |
| Paketteki birim sayısı 3 |
72 |
| Paket 3 Ağırlığı |
17,479 kg |
| Paket 3 Yükseklik |
30,0 cm |
| Paket 3 genişliği |
30,0 cm |
| Paket 3 Uzunluk |
40,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
