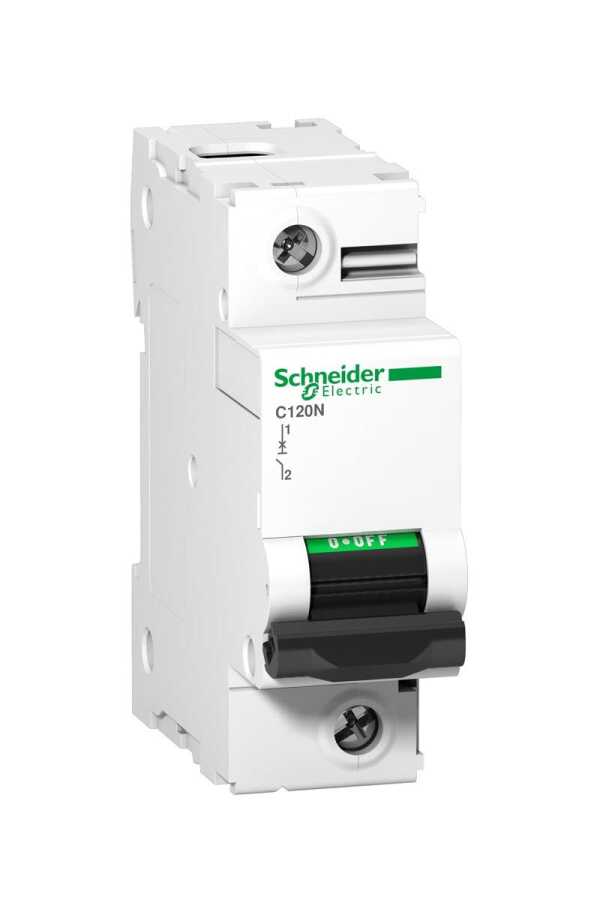

Schneider Electric A9N18358, 100 Amper, 1 Fazlı, C Tipi, Otomatik Sigorta, 10 kA, C100x3

Ürün Kodu: A9N18358

Ana
Ürün serisi	C120
seri	Acti 9
ürün adı	C120
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	C120N
cihaz uygulaması	Dağıtım
Kutup tanımı	1P
korumalı kutupların sayısı	1
[In] nominal akım	100 A -de 30 °C
Şebeke tipi	AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
kesme kapasitesi	3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2 20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
yalıtıma uygunluk	Evet 'e uygunIEC 60947-2

Tamamlayıcı
Şebeke frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	380...415 V AC 50/60 Hz 125 V DC <= 144 V DC 12 V DC 220...240 V AC 50/60 Hz 230...400 V AC 50/60 Hz 130 V AC 50/60 Hz 12 V AC 50/60 Hz
manyetik açma limiti	5...10 x In
[Ics] nominal hizmet kesme kapasitesi	15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC 2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC 10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz 7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz
sınırlama sınıfı	3 'e uygunEN/IEC 60947-2
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	AÇIK/KAPALI göstergesi
Montaj Tipi	Takılabilir
montaj desteği	35 mm simetrik DIN rayı
comb busbar dağıtım bloğu uyumluluğu	EVET
9 mm vida adımı	3
Yükseklik	81 mm
Genişlik	27 mm
Derinlik	73 mm
Ürün ağırlığı	0,205 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	5000 cycles 'e uygunIEC 60947-2
bağlantılar - terminaller	Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek
tel sıyırma uzunluğu	15 mm
sıkma torku	3,5 N.m
toprak kaçağı koruması	Yok

Ortam
Standartlar	EN/IEC 60898-1 EN/IEC 60947-2
Ürün sertifikaları	EAC
IP koruma derecesi	IP20 'e uygunIEC 60529
kirletme derecesi	3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	2000 m
Nominal çalışma ortam sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,4 cm
Package 1 Width	2,7 cm
Package 1 Length	8,5 cm
Package 1 Weight	192 g
Unit Type of Package 2	BB1
Number of Units in Package 2	12
Package 2 Height	8,6 cm
Package 2 Width	9,3 cm
Package 2 Length	33,3 cm
Package 2 Weight	2,38 kg
Unit Type of Package 3	S03
Number of Units in Package 3	72
Package 3 Height	30 cm
Package 3 Width	30 cm
Package 3 Length	40 cm
Package 3 Weight	14,767 kg
