| cihaz uygulaması | Dağıtım |
|---|---|
| seri | Acti 9 |

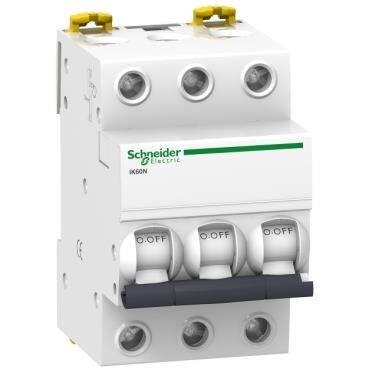

| ürün adı | Acti9 iK60 |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | İK60N |
| Kutup tanımı | 3P |
| korumalı kutupların sayısı | 3 |
| [In] nominal akım | 40 A -de 30 °C |
| Şebeke tipi | AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | B |
| kesme kapasitesi | 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60898-1 |
| Standartlar | EN/IEC 60898-1 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| manyetik açma limiti | 3...5 x In |
| [Ics] nominal hizmet kesme kapasitesi | 6000 A 100 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz |
| sınırlama sınıfı | 3 'e uygunEN/IEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60898-1 |
| kontak konum göstergesi | Yok |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| 9 mm vida adımı | 6 |
| Yükseklik | 85 mm |
| Genişlik | 54 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 300 g |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles |
| Kilitleme seçenekleri tanımı | Kilitleme cihazı |
| bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…35 mm² sert Tünel tipi terminal (üst veya alt) 1…25 mm² esnek |
| tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
| sıkma torku | 3,5 N.m üst veya alt |
| toprak kaçağı koruması | Yok |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
|---|---|
| kirletme derecesi | 2 'e uygunEN/IEC 60898-1 |
| aşırı gerilim kategorisi | III |
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 359,5 g |
| Paket 1 Yükseklik | 5,3 cm |
| Paket 1 genişliği | 7,3 cm |
| Paket 1 Uzunluk | 9,5 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 4 |
| Paket 2 Ağırlığı | 1,492 kg |
| Paket 2 Yükseklik | 8,5 cm |
| Paket 2 genişliği | 9,8 cm |
| Paket 2 Uzunluk | 22,0 cm |
| Birim paket türü 3 | S03 |
| Paketteki birim sayısı 3 | 44 |
| Paket 3 Ağırlığı | 16,827 kg |
| Paket 3 Yükseklik | 30,0 cm |
| Paket 3 genişliği | 30,0 cm |
| Paket 3 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
