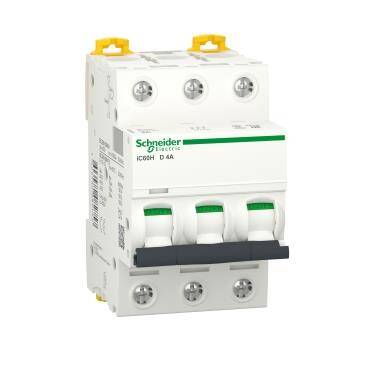

Schneider Electric A9F85304, iC60H - minyatür devre kesici - 3P - 4A - D eğrisi

Ana

cihaz uygulaması	Dağıtım
seri	Acti9
ürün adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	İC60H
Kutup tanımı	3P
korumalı kutupların sayısı	3
[In] nominal akım	4 A
Şebeke tipi	AC DC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	D
kesme kapasitesi	10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 15 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2 70 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	IEC 60898-1 IEC 60947-2 EN 60947-2 EN 60898-1

Tamamlayıcı

Şebeke frekansı	50/60 Hz
manyetik açma limiti	12 x In +/- 20 %
[Ics] nominal hizmet kesme kapasitesi	70 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC 15 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC
sınırlama sınıfı	3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	6
Yükseklik	85 mm
Genişlik	54 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,375 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu	14 mm için üst veya alt baglanti
sıkma torku	2 N.m üst veya alt
toprak kaçağı koruması	Ayrı blok

Ortam

IP koruma derecesi	IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529
kirletme derecesi	3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	6,8 cm
Package 1 Width	5,2 cm
Package 1 Length	8,9 cm
Package 1 Weight	330,0 g
Unit Type of Package 2	BB1
Number of Units in Package 2	4
Package 2 Height	8,0 cm
Package 2 Width	10,0 cm
Package 2 Length	22,0 cm
Package 2 Weight	1,554 kg
Unit Type of Package 3	S03
Number of Units in Package 3	44
Package 3 Height	30,0 cm
Package 3 Width	30,0 cm
Package 3 Length	40,0 cm
Package 3 Weight	17,581 kg

Sözleşme garantisi

Garanti	18 months
