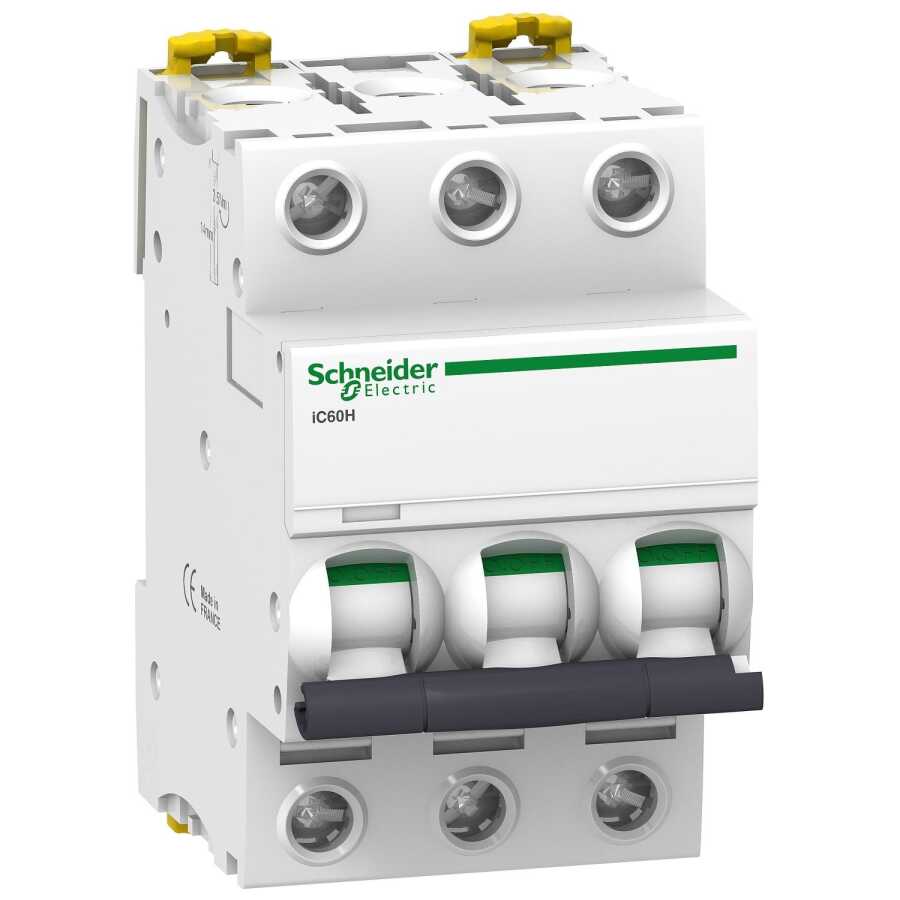

Schneider Electric A9F84350, 50 Amper, 3 Fazlı, C Tipi, Otomatik Sigorta, 10 kA, C50x3A

Ana

cihaz uygulaması	Dağıtım
seri	Acti 9
ürün adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	İC60H
Kutup tanımı	3P
korumalı kutupların sayısı	3
[In] nominal akım	50 A
Şebeke tipi	DC AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
kesme kapasitesi	10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 42 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 42 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	IEC 60947-2 IEC 60898-1 EN 60947-2 EN 60898-1

Tamamlayıcı

Şebeke frekansı	50/60 Hz
manyetik açma limiti	8 x In +/- % 20
[Ics] nominal hizmet kesme kapasitesi	15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC 15 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	6
Yükseklik	85 mm
Genişlik	54 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,375 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…35 mm² sert Tek terminal (üst veya alt) 1…25 mm² esnek
tel sıyırma uzunluğu	14 mm için üst veya alt baglanti
sıkma torku	3,5 N.m üst veya alt
toprak kaçağı koruması	Ayrı blok

Ortam

IP koruma derecesi	IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529
kirletme derecesi	3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri

Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	395 g
Paket 1 Yükseklik	7 cm
Paket 1 genişliği	5,5 cm
Paket 1 Uzunluk	9,5 cm
Birim paket türü 2	BB1
Paketteki birim sayısı 2	4
Paket 2 Ağırlığı	1,631 kg
Paket 2 Yükseklik	8 cm
Paket 2 genişliği	9,7 cm
Paket 2 Uzunluk	22,5 cm
Birim paket türü 3	S03
Paketteki birim sayısı 3	44
Paket 3 Ağırlığı	18,832 kg
Paket 3 Yükseklik	30 cm
Paket 3 genişliği	30 cm
Paket 3 Uzunluk	40 cm

Sözleşme garantisi

Garanti	18 months
