Gelince Sizi Arayalım| cihaz uygulaması | Dağıtım |
|---|---|
| seri | Acti 9 |

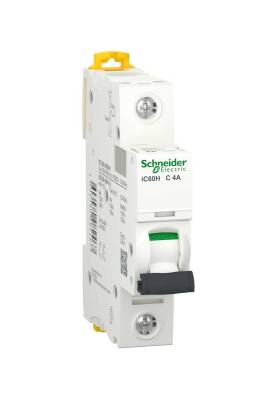

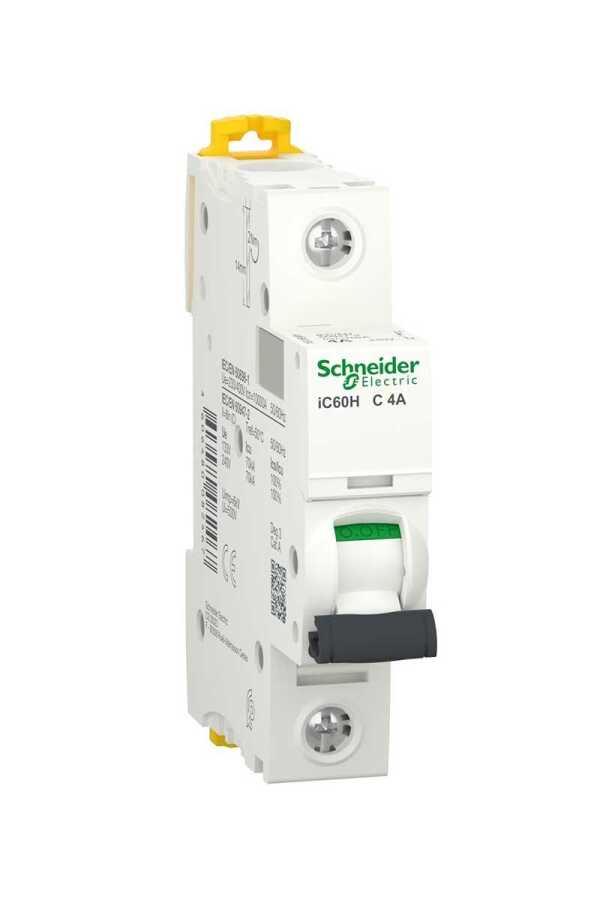

| ürün adı | Acti9 iC60 |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | İC60H |
| Kutup tanımı | 1P |
| korumalı kutupların sayısı | 1 |
| [In] nominal akım | 4 A |
| Şebeke tipi | DC AC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 10000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 15 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2 20 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2 70 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 70 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 |
| Standartlar | IEC 60898-1 EN 60947-2 EN 60898-1 IEC 60947-2 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| manyetik açma limiti | 8 x In +/- % 20 |
| [Ics] nominal hizmet kesme kapasitesi | 70 kA 100 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7500 A 75 % 'e uygunEN 60898-1 - 230 V AC 50/60 Hz 7500 A 75 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz 70 kA 100 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz 70 kA 100 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz 15 kA 100 % 'e uygunEN 60947-2 - 72 V DC 15 kA 100 % 'e uygunIEC 60947-2 - 72 V DC 20 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC 20 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC |
| sınırlama sınıfı | 3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Sabit |
| montaj desteği | DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: EVET |
| 9 mm vida adımı | 2 |
| Yükseklik | 85 mm |
| Genişlik | 18 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 0,215 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles |
| bağlantılar - terminaller | Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek |
| tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
| sıkma torku | 2 N.m üst veya alt |
| toprak kaçağı koruması | Yok |
| IP koruma derecesi | IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529 |
|---|---|
| kirletme derecesi | 3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| çalışma yüksekliği | 0...2000 m |
| çalışma için ortam hava sıcaklığı | -35…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 111,0 g |
| Paket 1 Yükseklik | 1,8 cm |
| Paket 1 genişliği | 7,3 cm |
| Paket 1 Uzunluk | 9,4 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 12 |
| Paket 2 Ağırlığı | 1,394 kg |
| Paket 2 Yükseklik | 8,5 cm |
| Paket 2 genişliği | 10,0 cm |
| Paket 2 Uzunluk | 22,5 cm |
| Birim paket türü 3 | S03 |
| Paketteki birim sayısı 3 | 132 |
| Paket 3 Ağırlığı | 15,752 kg |
| Paket 3 Yükseklik | 30,0 cm |
| Paket 3 genişliği | 30,0 cm |
| Paket 3 Uzunluk | 40,0 cm |
| Garanti | 18 months |
|---|
