  • Ana
    cihaz uygulaması

    Dağıtım


    seri

    Acti 9


    ürün adı

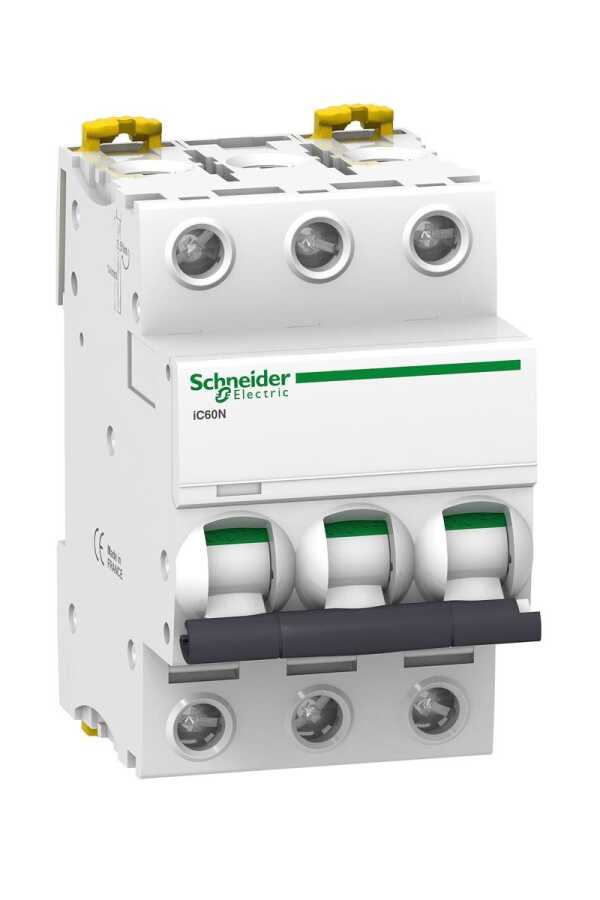

    Acti 9 iC60


    Ürün ya da bileşen tipi

    Minyatür devre kesici


    Ürün grubu

    IC60N


    Kutup tanımı

    3P


    korumalı kutupların sayısı

    3


    [In] nominal akım

    32 A


    Şebeke tipi

    AC
    DC


    açma birimi teknolojisi

    Termal manyetik


    eğim kodu

    D


    kesme kapasitesi

    6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
    36 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-2
    10 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2
    20 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2
    6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2
    36 kA Icu at 100...133 V AC 50/60 Hz conforming to EN/IEC 60947-2
    10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2


    kullanım kategorisi

    Kategori A 'e uygunEN 60947-2
    Category A conforming to IEC 60947-2


    yalıtıma uygunluk

    Yes conforming to EN 60898-1
    Evet 'e uygunEN 60947-2
    Yes conforming to IEC 60898-1
    Evet 'e uygunIEC 60947-2


    Standartlar

    EN 60898-1
    IEC 60947-2
    EN 60947-2
    IEC 60898-1


    Tamamlayıcı
    Şebeke frekansı

    50/60 Hz


    manyetik açma limiti

    12 x In +/- 20 %


    [Ics] nominal hizmet kesme kapasitesi

    15 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz
    7.5 kA 75 % conforming to EN 60947-2 - 380...415 V AC 50/60 Hz
    4.5 kA 75 % conforming to EN 60947-2 - 440 V AC 50/60 Hz
    15 kA 75 % conforming to IEC 60947-2 - 220...240 V AC 50/60 Hz
    7.5 kA 75 % conforming to IEC 60947-2 - 380...415 V AC 50/60 Hz
    4.5 kA 75 % conforming to IEC 60947-2 - 440 V AC 50/60 Hz
    27 kA 75 % conforming to IEC 60947-2 - 12...133 V AC 50/60 Hz
    27 kA 75 % conforming to EN 60947-2 - 12...133 V AC 50/60 Hz
    6000 A 100 % conforming to EN 60898-1 - 400 V AC 50/60 Hz
    6000 A 100 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz
    10 kA 100 % conforming to IEC 60947-2 - 125...180 V DC
    10 kA 100 % conforming to EN 60947-2 - 125...180 V DC


    [Ui] nominal yalıtım voltajı

    500 V AC 50/60 Hz conforming to EN 60947-2
    500 V AC 50/60 Hz conforming to IEC 60947-2


    [Uimp] nominal darbe dayanım voltajı

    6 kV 'e uygunEN 60947-2
    6 kV 'e uygunIEC 60947-2


    kontak konum göstergesi

    Evet


    Kontrol tipi

    Geçiş


    Cihaz üzerii sinyalizasyon

    Açma göstergesi


    Montaj tipi

    Sabit


    montaj desteği

    DIN rayı


    comb busbar dağıtım bloğu uyumluluğu

    Üst veya alt: EVET


    9 mm vida adımı

    6


    Yükseklik

    85 mm


    Genişlik

    54 mm


    Derinlik

    78,5 mm


    ürün ağırlığı

    0,375 kg


    renk

    White


    Mekanik dayanıklılık

    20000 cycles


    elektrik dayanıklılığı

    10000 cycles


    bağlantılar - terminaller

    Tek terminal (üst veya alt) 1…35 mm² sert
    Tek terminal (üst veya alt) 1…25 mm² esnek


    tel sıyırma uzunluğu

    14 mm for top or bottom connection


    sıkma torku

    3.5 N.m top or bottom


    toprak kaçağı koruması

    Ayrı blok


    Ortam
    IP koruma derecesi

    IP20 conforming to IEC 60529
    IP20 conforming to EN 60529


    kirletme derecesi

    3 'e uygunEN 60947-2
    3 'e uygunIEC 60947-2


    aşırı gerilim kategorisi

    IV


    tropik iklim

    2 'e uygunIEC 60068-1


    bağıl nem

    95 % -de 55 °C


    çalışma yüksekliği

    0...2000 m


    Nominal çalışma ortam sıcaklığı

    -35…70 °C


    Depolama ortam koşulları

    -40…85 °C


    Packing Units
    Birim paket türü 1

    PCE


    Paketteki birim sayısı

    1


    Paket ağırlığı (Lbs)

    377 g


    Paket 1 Yükseklik

    5,5 cm


    Paket 1 genişliği

    7,5 cm


    Paket 1 Uzunluk

    9,5 cm


    Birim paket türü 2

    BB1


    Paketteki birim sayısı 2

    4


    Paket 2 Ağırlığı

    1,552 kg


    Paket 2 Yükseklik

    8 cm


    Paket 2 genişliği

    9,5 cm


    Paket 2 Uzunluk

    22 cm


    Birim paket türü 3

    S03


    Paketteki birim sayısı 3

    44


    Paket 3 Ağırlığı

    17,622 kg


    Paket 3 Yükseklik

    30 cm


    Paket 3 genişliği

    30 cm


    Paket 3 Uzunluk

    40 cm


    Offer Sustainability
    Sürdürülebilir teklif durumu

    Green Premium ürünü


    REACh Düzenlemesi

    REACh Bildirisi


    REACh, SVHC içermez

    Evet


    EU RoHS Direktifi

    Uyumlu
    EU RoHS Bildirisi


    Toksik ağır metal içermez

    Evet


    Cıva içermez

    Evet


    RoHS muafiyet bilgileri

    Evet


    Çin RoHS Düzenlemesi

    Çin RoHS beyanı
    Proaktif Çin RoHS beyanı (Çin RoHS yasal kapsamı dışında)


    Çevre Beyanı

    Çevresel Ürün Profili


    WEEE

    Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.


    Contractual warranty
    Garanti

    18 months
    Garanti Bilgisi
    :
    24
