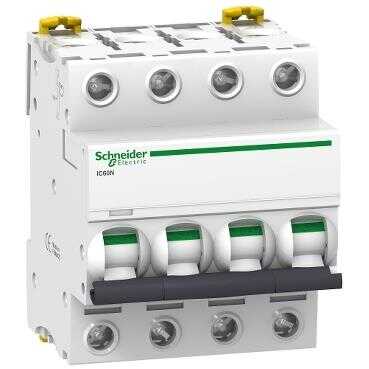

Schneider Electric A9F73416, 16 Amper, 4 Fazlı, B Tipi, Otomatik Sigorta, 6 kA, B16x4

Ürün Kodu: A9F73416

Ana
cihaz uygulaması	Dağıtım
seri	Acti9
ürün adı	Acti9 iC60
Ürün ya da bileşen tipi	Minyatür devre kesici
Ürün grubu	IC60N
Kutup tanımı	4P
korumalı kutupların sayısı	4
[In] nominal akım	16 A
Şebeke tipi	DC AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	B
kesme kapasitesi	6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
kullanım kategorisi	Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2
yalıtıma uygunluk	Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2
Standartlar	IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1

Tamamlayıcı
Şebeke frekansı	50/60 Hz
manyetik açma limiti	4 x In +/- 20 %
[Ics] nominal hizmet kesme kapasitesi	15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 6000 A 100 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % 'e uygunIEC 60947-2 - 180...250 V DC 10 kA 100 % 'e uygunEN 60947-2 - 180...250 V DC
sınırlama sınıfı	3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Sabit
montaj desteği	DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
9 mm vida adımı	8
Yükseklik	85 mm
Genişlik	72 mm
Derinlik	78,5 mm
Ürün ağırlığı	0,5 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek
tel sıyırma uzunluğu	14 mm için üst veya alt baglanti
sıkma torku	2 N.m üst veya alt
toprak kaçağı koruması	Ayrı blok

Ortam
IP koruma derecesi	IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529
kirletme derecesi	3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
çalışma yüksekliği	0...2000 m
Nominal çalışma ortam sıcaklığı	-35…70 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,5 cm
Package 1 Width	7,2 cm
Package 1 Length	9,5 cm
Package 1 Weight	431,0 g
Unit Type of Package 2	BB1
Number of Units in Package 2	3
Package 2 Height	8,0 cm
Package 2 Width	9,8 cm
Package 2 Length	22,5 cm
Package 2 Weight	1,364 kg
Unit Type of Package 3	S03
Number of Units in Package 3	33
Package 3 Height	30,0 cm
Package 3 Width	30,0 cm
Package 3 Length	40,0 cm
Package 3 Weight	15,5 kg
