Gelince Sizi Arayalım| range of product | Acti9 |
|---|---|

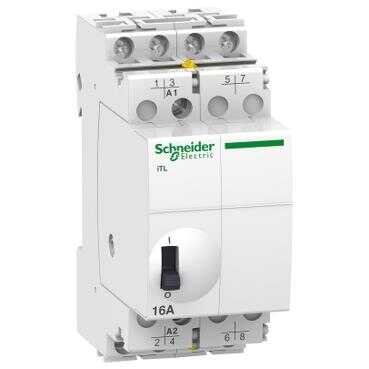

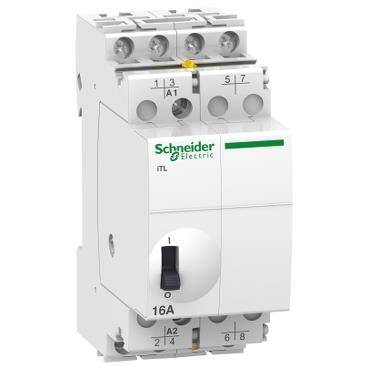

| ürün adı | Acti9 iTL |
| Ürün ya da bileşen tipi | Darbe rölesi |
| Ürün grubu | İTL |
| cihaz uygulaması | Standart |
| Poles | 4P |
| kutup kontak düzenleme | 4 NA |
| [In] nominal akım | 16 A |
| Şebeke tipi | AC |
| kontrol devresi gerilimi | 230...240 V AC 50/60 Hz 110 V DC |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 415 V AC 50/60 Hz |
| Kontrol tipi | Uzaktan ve manuel kontrol |
| kontrol sinyali tipi | Darbe |
| anahtarlama frekansı | 5 anahtarlama işlemi/dakika 100 anahtarlama işlemi/gün |
| darbe süresi | 50 ms...1 s |
| uzaktan kumanda tipi | Işıklı basmalı düğme 3 mA |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Sabit |
| montaj desteği | DIN rayı |
| 9 mm vida adımı | 4 |
| Yükseklik | 84 mm |
| Genişlik | 36 mm |
| Derinlik | 60 mm |
| elektrik dayanıklılığı | AC-21: 200000 cycles AC-22: 100000 cycles |
| bağlantılar - terminaller | Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 11 mm |
| sıkma torku | 1 N.m |
| seri uyumluluğu | Acti 9 iATEt Acti 9 iATL4 Acti 9 iATLc Acti 9 iATLc+s Acti 9 iATLm Acti 9 iATLs Acti 9 iATLz Acti 9 iETL iTL 16 Acti 9 iATLc+c Acti 9 iATL24 |
| Standartlar | EN 669-1 EN 669-2-2 |
|---|---|
| Ürün sertifikaları | GOST CCC |
| kalite etiketleri | KEMA CEBEC NF VDE IMQ |
| gürültü seviyesi | 60 dB |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (on opening) IP40 'e uygunIEC 60529 (panoda) |
| kirletme derecesi | 3 |
| tropik iklim | 2 |
| bağıl nem | 95 % -de 55 °C |
| Nominal çalışma ortam sıcaklığı | -20…50 °C |
| Depolama ortam koşulları | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 3,6 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 218,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 2,92 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 20,0 cm |
| Package 2 Weight | 1,355 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 72 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 16,76 kg |
| Garanti | 18 months |
|---|
