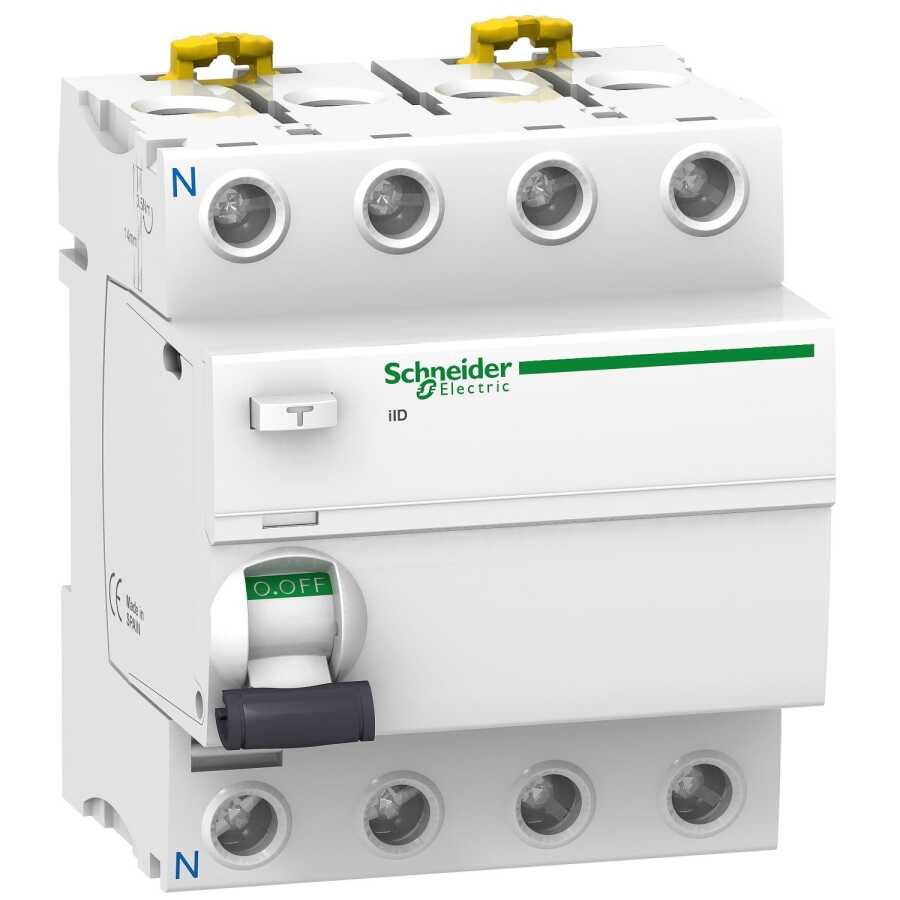

Schneider Electric A9R41440, 40 Amper, 30mA, AC Tip, Trifaze, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr)

Ana

seri	Acti9
ürün adı	Acti9 iID
Ürün ya da bileşen tipi	Residual current circuit breaker (RCCB)
Ürün grubu	İID
Kutup tanımı	4P
nötr konum	Sol
[In] nominal akım	40 A
Şebeke tipi	AC
toprak kaçağı hassasiyeti	30 mA
toprak kaçağı koruması zaman gecikmesi	Anlık
toprak kaçağı koruma sınıfı	Type AC

Tamamlayıcı

sistemde cihazın yeri	Çıkış
Şebeke frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	380...415 V AC 50/60 Hz
rezidüel akım açma teknolojisi	Gerilim bağımsız
hominal kesme ve kapama kapasitesi	Idm 1500 A Im 1500 A
nominal koşullu kısa devre akımı	10 kA
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	6 kV
kesinti akımı	250 A
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Montaj Tipi	Takılabilir
montaj desteği	DIN rayı
9 mm vida adımı	8
Yükseklik	91 mm
Genişlik	72 mm
Derinlik	73,5 mm
Ürün ağırlığı	0,37 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	AC-1: 15000 cycles
Kilitleme seçenekleri tanımı	Kilitleme cihazı
bağlantılar - terminaller	Tek terminal üst veya alt1…35 mm² sert Tek terminal üst veya alt1…25 mm² esnek Tek terminal üst veya alt1…25 mm² halkalı ve esnek
tel sıyırma uzunluğu	14 mm için üst veya alt baglanti
sıkma torku	3,5 N.m üst veya alt

Ortam

Standartlar	EN/IEC 61008-1
IP koruma derecesi	IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529
kirletme derecesi	3
elektromanyetik uyumluluk	8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1
çalışma için ortam hava sıcaklığı	-5…60 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	7,6 cm
Package 1 Width	8,5 cm
Package 1 Length	10,0 cm
Package 1 Weight	360,0 g
Unit Type of Package 2	S03
Number of Units in Package 2	27
Package 2 Height	30,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	10,228 kg

Sözleşme garantisi

Garanti	18 months
