Ana
| range of product |
Acti9 |
| ürün adı |

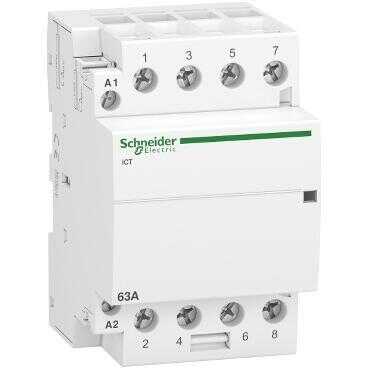

Acti9 iCT |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
İCT |
| cihaz uygulaması |
Motor-heating-lighting |
| Poles |
4P |
| [Ie] nominal çalışma akımı |
63 A AC-7A
20 A AC-7B |
| kutup kontak düzenleme |
4 NA |
| Şebeke tipi |
AC |
| Kontrol tipi |
Uzaktan kumanda |
| kontrol devresi gerilimi |
220...240 V AC 50 Hz |
Tamamlayıcı
| Şebeke frekansı |
50 Hz |
| [Ue] nominal çalışma voltajı |
400 V AC 50 Hz |
| maksimum güç |
2,1 W -de 400 V AC |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı |
4 kV |
| kontrol sinyali tipi |
Sürekli |
| anahtarlama frekansı |
100 anahtarlama işlemi/gün |
| Cihaz üzerii sinyalizasyon |
Işlem göstergesi |
| VA cinsinden tutma güç tüketimi |
6,5 VA |
| VA cinsinden kalkış gücü |
53 VA |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
35 mm simetrik DIN rayı |
| 9 mm vida adımı |
6 |
| Yükseklik |
85 mm |
| Genişlik |
54 mm |
| derinlik |
60 mm |
| renk |
Beyaz |
| Mekanik dayanıklılık |
1000000 cycles |
| elektrik dayanıklılığı |
100000 cycles IEC/EN 61095 63 A 50 Hz AC-7A
30000 cycles IEC/EN 61095 20 A 50 Hz AC-7B
30000 cycles IEC/EN 61095 50 Hz AC-7C
100000 cycles EN/IEC 60947-4-1 50 Hz AC-1
30000 cycles EN/IEC 60947-4-1 50 Hz AC-3
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5a
30000 cycles EN/IEC 60947-4-1 50 Hz AC-5b |
| bağlantılar - terminaller |
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5 mm² sert
Kontrol devresi: tünel tipi terminaller1 kablo(lar) 1,5…2,5 mm² sert
Güç devresi: tünel tipi terminaller1 kablo(lar) 6…16 mm² esnek
Güç devresi: tünel tipi terminaller1 kablo(lar) 6…25 mm² sert
Kontrol devresi: tünel tipi terminaller2 kablo(lar) 1,5…2,5 mm² esnek |
| sıkma torku |
Kontrol devresi: 0,8 N.m
Güç devresi: 3,5 N.m |
| ürün uyumluluğu |
IACTs
IATEt
IACTc
IACTp |
| uyumluluk kodu |
ICT |
| pazar segmenti |
Küçük ölçekli işletmeler
Konut |
Ortam
| Standartlar |
IEC/EN 61095 |
| gürültü seviyesi |
30 dB |
| ısı dağılımı |
2,1 W -de 50/60 Hz |
| IP koruma derecesi |
IP20 conforming to IEC 60529
IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi |
2 |
| tropik iklim |
2 'e uygunEN 60947-4-1
2 'e uygunEN 61095
2 'e uygunIEC 1095 |
| bağıl nem |
95 % -de 55 °C |
| çalışma yüksekliği |
2000 m |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…70 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5,8 cm |
| Package 1 Width |
11,1 cm |
| Package 1 Length |
12,1 cm |
| Package 1 Weight |
359 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
4 |
| Package 2 Height |
11,5 cm |
| Package 2 Width |
12,5 cm |
| Package 2 Length |
25 cm |
| Package 2 Weight |
1,512 kg |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
24 |
| Package 3 Height |
30 cm |
| Package 3 Width |
30 cm |
| Package 3 Length |
40 cm |
| Package 3 Weight |
9,54 kg |
Sözleşme garantisi
| Garanti |
18 months |
