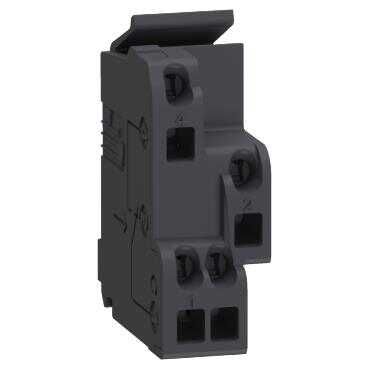

| Ürün Ya da Bileşen Tipi | Yardımcı kontak |
|---|---|
| Ürün Grubu | OF SD SDE SDV |
| Cihaz Uygulaması | Kesici durumu izleme |
| Seri Uyumluluğu | Compact ComPact NS630b...1600 Compact ComPact NS1600b...3200 Compact ComPacT INS Compact Compact INV Compact Compact NSX Easypact EasyPact CVS PowerPact PowerPact Multistandard Compact ComPact NSX DC |
| sinyal kontakları düzenleme | 1 NA/NK |
| hata tipi | Genel elektrik arızası |
|---|---|
| yerel sinyalleme | Açma/kapama: AÇIK/KAPALI göstergesi Röle açma göstergesi: açma göstergesi Elektriksel hata: hata açma |
| yardımcı kontak tipi | Standart |
| Montaj Tipi | Takılabilir |
| [Ith] klasik açık hava termik akımı | 5 A |
| Breaking capacity (A) | AC-12: 6 A at 24 V AC 50/60 Hz AC-12: 6 A at 48 V AC 50/60 Hz AC-12: 6 A at 110 V AC 50/60 Hz AC-12: 6 A at 220/240 V AC 50/60 Hz AC-12: 6 A at 380/440 V AC 50/60 Hz AC-12: 6 A at 480 V AC 50/60 Hz AC-12: 6 A at 660/690 V AC 50/60 Hz AC-15: 6 A at 24 V AC 50/60 Hz AC-15: 6 A at 48 V AC 50/60 Hz AC-15: 5 A at 110 V AC 50/60 Hz AC-15: 4 A at 220/240 V AC 50/60 Hz AC-15: 2 A at 380/440 V AC 50/60 Hz AC-15: 1,5 A at 480 V AC 50/60 Hz AC-15: 0,1 A at 660/690 V AC 50/60 Hz DC-12: 6 A at 24 V DC 50/60 Hz DC-12: 2,5 A at 48 V DC 50/60 Hz DC-12: 0,6 A at 110 V DC 50/60 Hz DC-12: 0,3 A at 250 V DC 50/60 Hz DC-14: 1 A at 24 V DC 50/60 Hz DC-14: 0,2 A at 48 V DC DC-14: 0,05 A at 110 V DC DC-14: 0,03 A at 250 V DC |
| minimum yük | 100 mA -de 24 V DC |
| yardımcı bağlantı terminali | Spring 0,5…1,5 mm² (AWG 20...AWG 16) |
| aksesuar / ayrı parça kategorisi | Yedek parça için Compact NS630b...1600 Yedek parça için Compact NS1600b...3200 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 1,400 cm |
| Package 1 Width | 7,000 cm |
| Package 1 Length | 7,000 cm |
| Package 1 Weight | 16,900 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 4,500 cm |
| Package 2 Width | 16,000 cm |
| Package 2 Length | 16,000 cm |
| Package 2 Weight | 177,000 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 300 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 5,785 kg |
| Garanti | 18 months |
|---|
