Gelince Sizi Arayalım| produktområde | C60 |
|---|---|
| produktfamilj | Multi 9 |

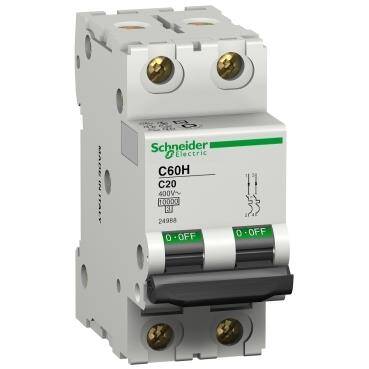

| produktnamn | C60 |
| typ av produkt eller komponent | Dvärgbrytare |
| enhetens korta namn | C60H |
| enhetsapplikation | Distribution |
| antal poler | 2P |
| antal skyddade poler | 2 |
| neutralledares placering | Vänster |
| [In] märkström | 32 A vid 30 °C |
| typ av nät | AC |
| utlösarteknik | Termisk-magnetisk |
| kurvkod | C |
| brytförmåga | 10 kA Icu överensstämmer med EN/IEC 60947-2 vid 440 V AC 50/60 Hz 15 kA Icu överensstämmer med EN/IEC 60947-2 vid 400...415 V AC 50/60 Hz 25 kA Icu överensstämmer med EN/IEC 60947-2 vid 125 V DC 2P 30 kA Icu överensstämmer med EN/IEC 60947-2 vid 230...240 V AC 50/60 Hz |
| lämplighet för isolation | Ja överensstämmer med IEC 60947-2 |
| nätverksfrekvens | 50/60 Hz |
|---|---|
| Ue märkspänning | 440 V AC 50/60 Hz 230...240 V AC 50/60 Hz 400...415 V AC 50/60 Hz |
| magnetisk utlösningsnivå | 5...10 x In |
| [ICS] servicebrytförmåga | 15 kA överensstämmer med EN/IEC 60947-2 - 12...440 V AC 50/60 Hz 7,5 kA överensstämmer med EN/IEC 60947-2 - 60 V AC 50/60 Hz 5 kA överensstämmer med EN/IEC 60947-2 AC 50/60 Hz |
| begränsningsklass | 3 överensstämmer med EN/IEC 60947-2 |
| positionsindikering | Ja |
| Manövertyp | Vippa |
| lokal indikering | TILL/FRÅN indikering |
| montagesätt | Clip-on |
| montagefästen | 35 mm symmetrisk DIN-skena |
| kombinerad skenfördelning kompabilitet | Ja |
| 9mm modul | 4 |
| höjd | 81 mm |
| bredd | 36 mm |
| djup | 73 mm |
| produktens vikt | 0,24 kg |
| mekanisk livslängd | 20000 cycles |
| anslutningar - plintar | Tunnelplintar25 mm² flexibel Tunnelplintar35 mm² solid |
| kabelns skallängd | 14 mm |
| åtdragningsmoment | 3,5 N.m |
| jordfelsskydd | Separat block |
| tropicalisation | 2 överensstämmer med IEC 60068-1 |
|---|---|
| relativ fuktighet | 95 % vid 55 °C |
| arbetshöjd över havet | 2000 m |
| omgivningstemeperatur vid drift | −25…60 °C |
| omgivande lufttemperatur för lagring | −40…70 °C |
| Förpackningstyp 1 | PCE |
|---|---|
| Antal i Förpackning 1 | 1 |
| Förpackning 1 höjd | 8,5 cm |
| Förpackning 1 bredd | 3,6 cm |
| Förpackning 1 djup | 7,3 cm |
| Förpackning 1 vikt | 0,235 kg |
| Garanti | 18 months |
|---|
