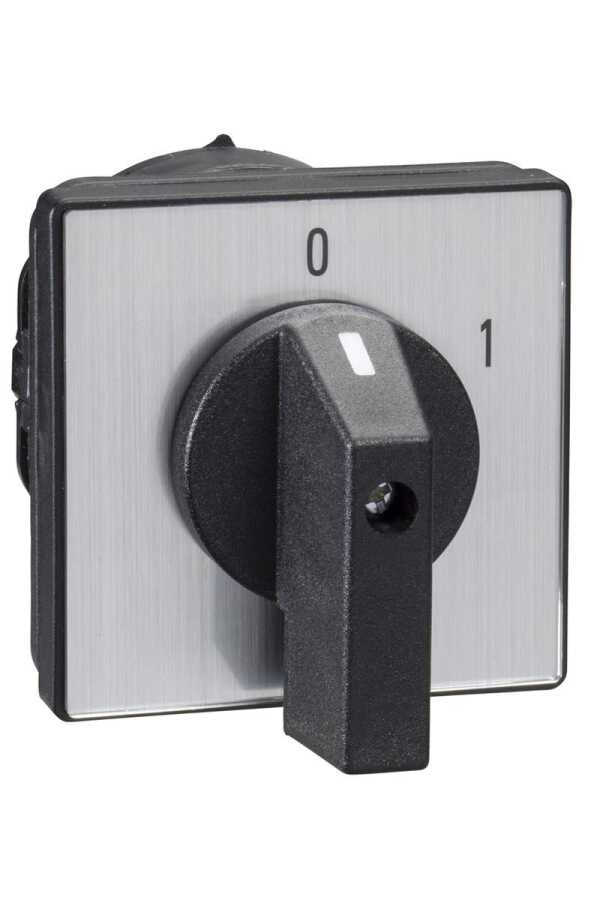

Gelince Sizi Arayalım| Ürün serisi | Harmony K |
|---|---|
| Ürün ya da bileşen tipi | Eksiksiz kam anahtarı |
| bileşen adı | K30 |
| [Ith] klasik açık hava termik akımı | 32 A |
| montaj konumu | Ön |
| Sabitleme Modu | 4 delik |
| kam anahtarı başlık tipi | Ön plakalı 64 x 64 mm |
| operatörün tipi | Siyah kol |
| döner kol kilitleme | Olmadan |
| açıklama sunumu | Ile metalik yazi, 1 - 0 - 2 siyah isaret |
| kam anahtarı fonksiyonu | Enversör anahtarı |
| geri dönüş | Olmadan |
| kapalı konum | Kapalı konumu ile |
| Kutup tanımı | 1P |
| anahtarlama konumları | Sol: 0° - 300° Sağ: 0° - 60° |
| IP koruma derecesi | IP40 'e uygunIEC 529 IP40 'e uygunNF C 20-010 |
| anahtarlama açısı | 60 ° |
|---|---|
| [Ui] nominal yalıtım voltajı | 690 V (kirlilik derecesi 3) 'e uygunEN 60947-1 690 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 |
| Nominal kısa devre kesme akımı (Isc) | 5000 A |
| kisa devre korumasi | 50 A kartuş sigorta, tip gG |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN 947-1 6 kV 'e uygunIEC 947-1 |
| kontak işlemi | Yavaş kesen |
| pozitif açıklık | Ile |
| elektrikli bağlantı | Tutucu vida kelepçesi terminalleri esnek, kelepçeleme kapasitesi: 2 x 4 mm² Tutucu vida kelepçesi terminalleri katı, kelepçeleme kapasitesi: 2 x 6 mm² |
| sıkma torku | 1,2 N.m |
| mA cinsinden anahtarlama kapasitesi | 11000 mA DC -de 120 V 2 kontaklar için endüktif yük (T = 50 ms) 11000 mA DC -de 180 V 3 kontaklar için endüktif yük (T = 50 ms) 11000 mA DC -de 60 V 1 kontaklar için endüktif yük (T = 50 ms) 1200 mA DC -de 220 V 1 kontaklar için dirençli yük (T = 1 ms) 1200 mA DC -de 440 V 2 kontaklar için dirençli yük (T = 1 ms) 1200 mA DC -de 660 V 3 kontaklar için dirençli yük (T = 1 ms) 16000 mA DC -de 140 V 3 kontaklar için endüktif yük (T = 50 ms) 16000 mA DC -de 48 V 1 kontaklar için endüktif yük (T = 50 ms) 16000 mA DC -de 95 V 2 kontaklar için endüktif yük (T = 50 ms) 23000 mA DC -de 120 V 2 kontaklar için dirençli yük (T = 1 ms) 23000 mA DC -de 180 V 3 kontaklar için dirençli yük (T = 1 ms) 23000 mA DC -de 60 V 1 kontaklar için dirençli yük (T = 1 ms) 25000 mA DC -de 30 V 1 kontaklar için endüktif yük (T = 50 ms) 25000 mA DC -de 60 V 2 kontaklar için endüktif yük (T = 50 ms) 25000 mA DC -de 90 V 3 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 110 V 1 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 220 V 2 kontaklar için endüktif yük (T = 50 ms) 3200 mA DC -de 330 V 3 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 140 V 3 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 24 V 1 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 24 V 1 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 48 V 1 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 48 V 2 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 48 V 2 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 70 V 3 kontaklar için endüktif yük (T = 50 ms) 32000 mA DC -de 70 V 3 kontaklar için dirençli yük (T = 1 ms) 32000 mA DC -de 95 V 2 kontaklar için dirençli yük (T = 1 ms) 400 mA DC -de 440 V 1 kontaklar için dirençli yük (T = 1 ms) 400 mA DC -de 660 V 2 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 110 V 1 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 220 V 2 kontaklar için dirençli yük (T = 1 ms) 6500 mA DC -de 330 V 3 kontaklar için dirençli yük (T = 1 ms) |
| Mekanik dayanıklılık | 300000 cycles |
| CAD genel genişliği | 64 mm |
| CAD genel yüksekliği | 64 mm |
| CAD genel derinliği | 81 mm |
| Ürün ağırlığı | 0,17 kg |
| standartlar | EN/IEC 60947-3 |
|---|---|
| ürün sertifikaları | CULus 120 V 2 hp 1 faz CULus 240 V 5 hp 1 faz CULus 240 V 5 hp 3 faz CULus 480 V 20 hp 3 faz |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -25…55 °C |
| Depolama ortam koşulları | -40…70 °C |
| aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 Class II 'e uygunNF C 20-030 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,2 cm |
| Package 1 Width | 7,2 cm |
| Package 1 Length | 11,5 cm |
| Package 1 Weight | 182,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 5,986 kg |
| Garanti | 18 months |
|---|
