Gelince Sizi Arayalım| Ürün serisi | C60 |
|---|---|
| Seri | Multi 9 |

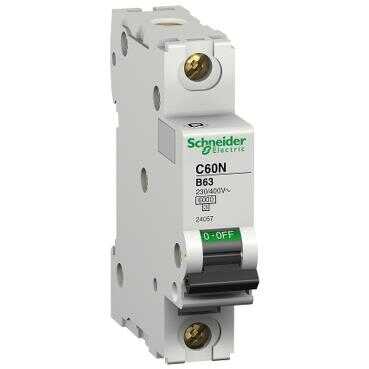

| Ürün Adı | C60 |
| Ürün Ya da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C60N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 1P |
| korumalı kutupların sayısı | 1 |
| [In] nominal akım | 1 A -de 30 °C |
| Şebeke Tipi | AC DC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | B |
| kesme kapasitesi | 20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 230...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 3 kA Icu -de 400...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN 60898 15 kA Icu -de 60 V DC 1P 'e uygunEN/IEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 230...240 V AC 50/60 Hz 400...415 V AC 50/60 Hz 130 V AC 50/60 Hz 230/400 V AC 50/60 Hz |
| manyetik açma limiti | 3...5 x In |
| [Ics] nominal hizmet kesme kapasitesi | 15 kA 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz 7,5 kA 'e uygunEN/IEC 60947-2 - 230...240 V AC 50/60 Hz 6000 A 'e uygunEN 60898 - 230/400 V AC 50/60 Hz 2,25 kA 'e uygunEN/IEC 60947-2 - 400...415 V AC 50/60 Hz |
| sınırlama sınıfı | 3 'e uygunEN/IEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | NA |
| 9 mm vida adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 73 mm |
| Ürün Ağırlığı | 0,12 kg |
| Mekanik dayanıklılık | 20000 cycles |
| bağlantılar - terminaller | Tünel tipi terminaller16 mm² esnek Tünel tipi terminaller25 mm² sert |
| sıkma torku | Güç devresi: 2 N.m yukarı doğru 2 N.m aşağı doğru |
| ürün uyumluluğu | C60 aksesuarları C60 yardımcı |
| Standartlar | EN 60898 EN/IEC 60947-2 |
|---|---|
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-1 |
| bağıl nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 2000 m |
| çalışma için ortam hava sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 1,8 cm |
| Package 1 Length | 8,5 cm |
| Package 1 Weight | 111,851 g |
| Garanti | 18 months |
|---|
