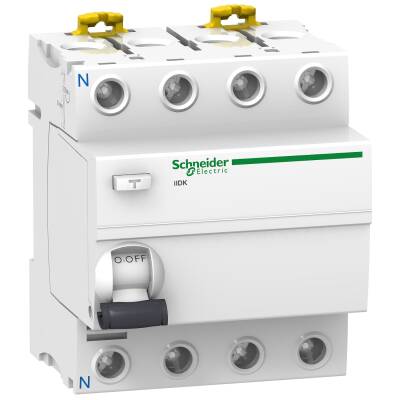

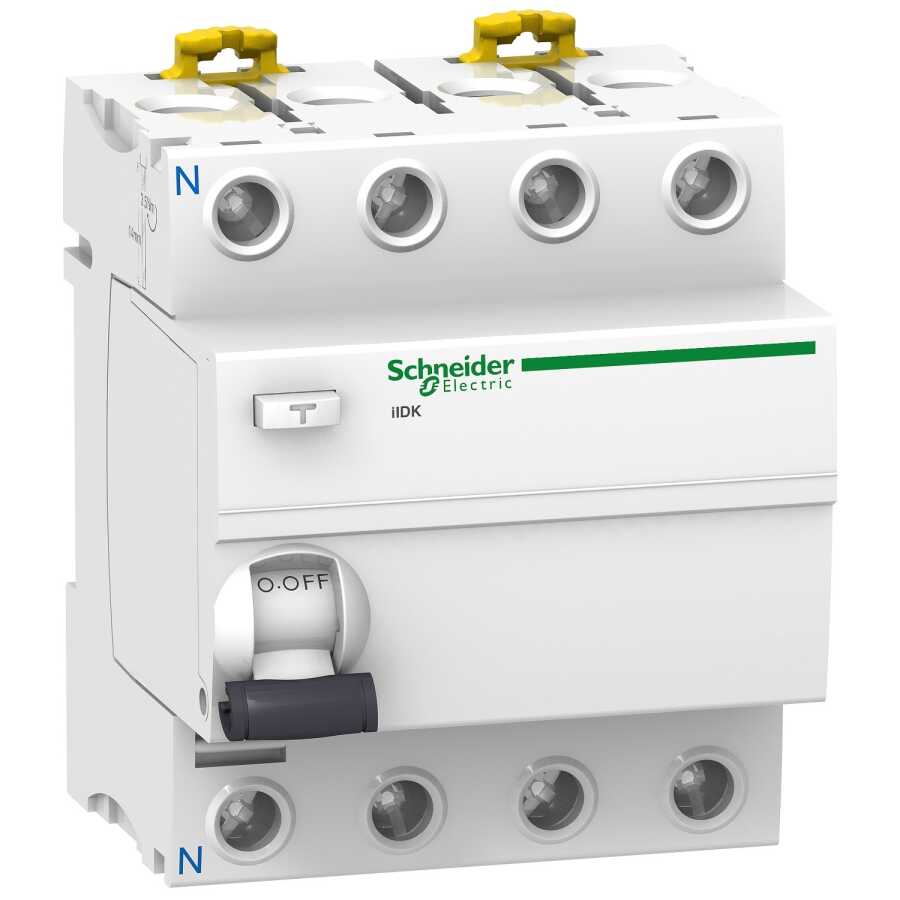

Schneider Electric A9R50440, 40 Amper, 30mA, Trifaze, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr)

Ana

seri	Acti9
ürün adı	Acti9 iID K
Ürün ya da bileşen tipi	Residual current circuit breaker (RCCB)
Ürün grubu	İID K
Kutup tanımı	4P
nötr konum	Sol
[In] nominal akım	40 A
Şebeke tipi	AC
toprak kaçağı hassasiyeti	30 mA
toprak kaçağı koruması zaman gecikmesi	Anlık
toprak kaçağı koruma sınıfı	Type AC
kalite etiketleri	VDE

Tamamlayıcı

sistemde cihazın yeri	Çıkış
Şebeke frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	380...415 V AC 50/60 Hz
rezidüel akım açma teknolojisi	Gerilim bağımsız
hominal kesme ve kapama kapasitesi	Idm 500 A Im 500 A
nominal koşullu kısa devre akımı	GL63: Inc 4,5 kA K60: Inc 6 kA C60: Inc 6 kA
[Ui] nominal yalıtım voltajı	440 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı	4 kV
kesinti akımı	250 A
kontak konum göstergesi	Yok
Kontrol tipi	Geçiş
Montaj Tipi	Takılabilir
montaj desteği	DIN rayı
9 mm vida adımı	8
Yükseklik	85 mm
Genişlik	72 mm
Derinlik	69 mm
Ürün ağırlığı	0,37 kg
renk	Beyaz
Mekanik dayanıklılık	5000 cycles
elektrik dayanıklılığı	AC-1: 2000 cycles
Kilitleme seçenekleri tanımı	Kilitleme cihazı
bağlantılar - terminaller	Tünel tipi terminaller üst veya alt1…35 mm² sert Tünel tipi terminaller üst veya alt1…25 mm² esnek Tünel tipi terminaller üst veya alt1…25 mm² halkalı ve esnek
tel sıyırma uzunluğu	16 mm için üst veya alt baglanti
sıkma torku	3,5 N.m üst veya alt

Ortam

Standartlar	EN/IEC 61008-1
IP koruma derecesi	IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529
kirletme derecesi	2
elektromanyetik uyumluluk	8/20 µs darbe dayanımı, 200 A 'e uygunEN/IEC 61008-1
çalışma için ortam hava sıcaklığı	-5…60 °C
Depolama ortam koşulları	-40…85 °C

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8 cm
Package 1 Width	7,5 cm
Package 1 Length	10 cm
Package 1 Weight	351 g
Unit Type of Package 2	S03
Number of Units in Package 2	27
Package 2 Height	30 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	10,993 kg
Unit Type of Package 3	P12
Number of Units in Package 3	216
Package 3 Height	75 cm
Package 3 Width	60 cm
Package 3 Length	80 cm
Package 3 Weight	95,944 kg

Sözleşme garantisi

Garanti	18 months
